µModule® 稳压器和 DC-DC 电源产品
完整的微模块、系统级封装 (SiP) 电源管理解决方案
µModule 稳压器
µModule 电源产品通过将电源功能集成在一个紧凑的模制塑料封装中，简化了复杂电源电路的实施、验证和制造。

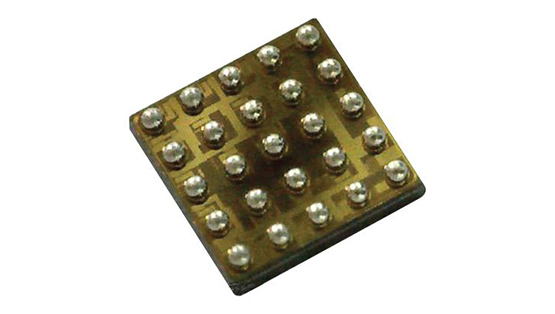

Analog Devices 的 µModule®（微模块）稳压器和 DC-DC 电源产品是完整的系统级封装 (SiP) 电源管理解决方案，在紧凑的表面贴装 BGA 或 LGA 封装中集成了 DC-DC 控制器、功率晶体管、输入和输出电容器、补偿组件以及电感器。µModule 电源产品支持降压、降压-升压、电池充电器、隔离转换器和 LED 驱动器等功能。作为有 PCB Gerber 文件可用于每个器件的高度集成的解决方案，µModule 电源产品可在满足时间和空间限制的同时提供高效率和高可靠性，一些产品还能够提供符合 EN 55022 B 类标准的低 EMI 解决方案。
优点
- 使 PCB 区域变得整洁
- 提高系统性能
- 简化实施、验证和制造
应用
- 系统电源
- I/O 电源
- 收发器电源
- I²C 接口电源
- 内存电源
- 内核电源
LTM8060
可配置 3A 输出阵列的四通道 40VIN Silent Switcher µModule 稳压器
LTM8060 是一款四通道 40VIN、3A 降压型 Silent Switcher µModule® 稳压器。Silent Switcher 架构可最大限度地减少 EMI，同时在高达 3MHz 的频率下实现高效率。封装中包括控制器、电源开关、电感器和配套组件。LTM8060 的工作输入电压范围较宽，支持从 0.8V 到 8V 的输出电压，200kHz 到 3MHz 的开关频率范围，每个均由一个电阻器进行设置。只需大容量输入和输出滤波电容器即可完成设计。LTM8060 产品视频可在网站上找到。
LTM8060 封装在一个紧凑（11.9mm × 16mm × 3.32mm）的超模压球栅阵列 (BGA) 封装中，适合通过标准表面贴装设备进行自动装配。LTM8060 可符合 SnPb (BGA) 或 RoHS 标准。
可配置输出阵列
LTM8060 输出可在一个阵列中并联输出，最高可达 12A。
应用
- 自动测试设备
- 工业电源
- 医疗设备
LTM4686
带数字电源系统管理功能的超薄双通道 10A 或单通道 20A µModule 稳压器
LTM4686 是一款双通道 10A（峰值电流为 12A）或单通道 20A（峰值电流为 24A）降压型 µModule®（微模块）DC/DC 稳压器，开启时间为 39ms。它具有远程可配置性，并且能够通过 PMBus（基于开放标准 I2C 的数字接口协议）对电源管理参数进行遥测监控。LTM4686 包含快速模拟控制环路、高精度混合信号电路、EEPROM、功率 MOSFET、电感器和配套组件。
LTM4686 的 2 线串行接口支持电压裕度调整和时序监控，并支持遥测回读电流、电压、功率、温度、正常运行时间和峰值。引脚复用电阻器配置启动设置。提供了 LTpowerPlay™ GUI、DC1613 USB 到 PMBus 转换器、DC2086 编程适配器和演示套件。运行电压为 5VIN 或供电电压为 5VAUX 至 SVIN 的应用应使用 LTM4686-1。否则，应使用 LTM4686。
LTM4686 采用不含铅并且符合 RoHS 指令的 16mm × 11.9mm × 1.82mm LGA 封装。
应用
- 原型制作和生产中的系统优化
LTM8074
40VIN、1.2A Silent Switcher µModule 稳压器
LTM8074 是一款输入电压为 40VIN，连续电流为 1.2A，峰值电流为 1.75A 的降压型 µModule®（电源模块）稳压器。Silent Switcher 架构可最大限度地减少 EMI，同时在高达 2.2MHz 的频率下实现高效率。封装内包括开关控制器、电源开关、电感器和所有配套组件。LTM8074 的工作输入电压范围为 3.2V 至 40V，支持 0.8V 至 12V 的输出电压范围和 200kHz 至 2.2MHz 的开关频率范围，每个均由一个电阻器进行设置。只需要输入和输出滤波电容器即可完成设计。
薄型封装支持利用 PC 板底部的未用空间，以实现高密度负载点调节。LTM8074 封装在热增强的紧凑式超模压球栅阵列 (BGA) 封装中，适合通过标准表面贴装设备进行自动装配。LTM8074 符合 RoHS 指令。
应用
- 汽车电池调节
- 便携产品的电源
- 分布式电源调节
- 工业电源
- 壁式变压器调节
DC2753A
LTM8074 兼容开发套件
演示电路 2753A 采用的是 LTM8074EY µModule 稳压器，一款具有 Silent Switcher® 架构的纤巧型、高性能、高效率降压稳压器。DC2753A 的工作输入电压范围为 3.4V 至 40V，能够提供高达 1.2A 的输出电流。输出电压的可编程范围为 0.78V 至 15V。LTM8074EY 是一款完整的 DC/DC 负载点稳压器，采用热增强的 4mm × 4mm × 1.82mm BGA 封装，仅需几个输入和输出电容器。
图 6 和图 7 显示的是（具有 EMI 滤波器）电路板的辐射 EMI 性能。该演示板还安装了一个传导 EMI 滤波器。如需使用此传导 EMI 滤波器，则应将输入连接至 VEMI，而不是 VIN。可以将一个现在在电路板上默认为一根 0Ω 跳线的电感器 L2 添加到该 EMI 滤波器中，以进一步降低传导发射。
市场与技术
- 航空和国防
- 仪器与测量
- 医疗保健
LTM4691
低 VIN、高效率、双通道 2A 降压型 DC/DC µModule 稳压器
LTM4691 是一款完整的双通道 2A 输出开关模式 DC/DC 电源，采用小型 3mm × 4mm × 1.18mm LGA 封装和 3mm × 4mm × 1.48mm BGA 封装。封装中包括开关控制器、功率 FET、电感器和所有配套组件。LTM4691 在 2.25V 至 3.6V 的输入电压范围内工作，支持具有 0.5V 至 2.5V 可编程输出电压范围的两个输出，它们由外部电阻器进行设置。高效率设计使其在每个输出上均可提供高达 2A 的连续电流。只需要大容量输入和输出电容器。
LTM4691 在强制连续模式下工作以实现低噪声跳脉冲模式，或在轻负载下以突发模式工作以实现高效率。典型的降压开关频率为 2MHz 且可在 1MHz 至 3MHz 之间同步。其高开关频率和电流模式架构可在不牺牲稳定性的情况下对线路和负载变化作出快速瞬态响应。
其他特性包括精密运行阈值、PGOOD 信号、输出过压保护、热关断和输出短路保护。LTM4691 是一款符合 RoHS 标准的无铅产品。
应用
- 电信、网络和工业设备
- 负载点调节
- FPGA、ASIC 内核电源
DC2910A
LTM4691 兼容开发套件
MAXM17552
4V 到 60V，100mA，紧凑型降压电源模块
使用喜马拉雅系列稳压器芯片和电源模块，可以设计出发热量更少、体积更小、设计更简单的电源解决方案。MAXM17552 是一款高效的同步 DC-DC 降压电源模块，它集成了控制器、MOSFET、补偿元件和电感器，可在较大的输入电压范围内工作。该模块在 4V 至 60V 的输入电压范围内工作，在 0.9V 至 5.5V 内的可编程输出电压范围内提供高达 100mA 的输出电流。该模块可显著降低设计的复杂性和制造风险，并提供真正的“即插即用”电源解决方案，从而缩短上市时间。
MAXM17552 采用峰值电流模式控制架构。为了降低输入的浪涌电流，该器件提供了软启动功能，默认的软启动时间为 5.1ms。
MAXM17552 采用紧凑的小尺寸 10 引脚 µSLIC™ 封装，尺寸为 2.6mm x 3mm x 1.5mm。
应用
- 4mA-20mA 电流回路供电传感器
- 电池供电设备
- HVAC 和建筑管理
- 工业传感器和编码器
- LDO 替换件
LTM4661
15V、4A 升压型 µModule 稳压器
LTM4661 是一款同步升压型开关模式 µModule®（电源模块）稳压器，采用 6.25mm x 6.25mm x 2.42mm BGA 封装。封装中包括开关控制器、功率 FET、电感器和所有配套组件。LTM4661 在 1.8V 至 5.5V（启动之后降至 0.7V）的输入电压范围内工作，可调节一个 2.5V 至 15V 的输出电压范围，它们由一个外部电阻器进行设置。该器件提供高达 4A 的开关电流。只需要大容量输入和输出电容器。
LTM4661 1MHz 开关频率和双相单输出架构可实现对线路和负载变化的快速瞬态响应，并显著降低输出纹波电压。该器件支持频率同步、多相 (PolyPhase®) 操作和可选突发模式操作。LTM4661 拥有真正的输出断接（在停机期间）和浪涌电流限制（在启动时）功能。另外，它还具备短路、过压和过热保护功能。
应用
- RF 微波功率放大器
- 电池供电 DC 电机
- 3.3V 总线电信收发器
