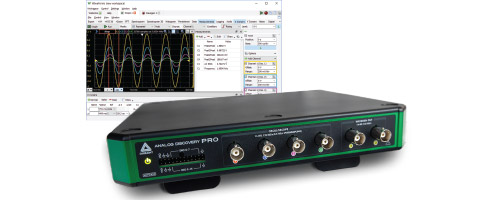

Analog Discovery PRO 3000 系列

兼具专业台式设备的实用性和便携式仪器的灵活性。

Digilent 测试与测量设备涵盖示波器、逻辑分析仪、波形发生器等各类仪器,有助于缩短设计周期,提高影响力,是全球各地工程师的共同选择。Digilent 将测试与测量系列扩展到专业工程领域,并在 Analog Discovery Pro 设备系列中引入了 ADP 3450 和 ADP3250。

特色产品

视频

Digilent Analog Discovery Pro (ADP3450) - 完美的办公辅助工具?

Analog Discovery PRO 3000 系列

Analog Discovery Pro 配备 12 款仪器,随附数字电源、数字输出、两通道任意波形发生器和两个专用外部触发器,并提供免费软件 WaveForms,用于分析混合信号系统。

  • 示波器
  • 电源
  • 数据记录器
  • 模式发生器
  • 频谱分析仪
  • 阻抗分析仪
  • 波形发生器
  • 电压表
  • 逻辑分析仪
  • 静态 I/O
  • 网络分析仪
  • 协议分析器

功能强大的多仪器软件应用

Linux 测试环境

高级触发

特点

模拟输入

  • 用于示波器、网络分析仪、频谱分析仪、电压表、阻抗分析仪和数据记录器
  • ADP3450:四个模拟输入通道,可通过前端面板 BNC 连接器访问
  • ADP3250:两个模拟输入通道,可通过前端面板 BNC 连接器访问通道类型:单端
  • 模拟带宽:55+ MHz @ 3 dB
  • 噪声限制硬件带宽滤波器:20 MHz - 可启用或禁用
  • 14 位分辨率(带过采样的 16 位分辨率)
  • 输入范围 ±25 V(±50 V 差分)
  • 输入保护至 ±50 V
  • 最大采样率:
    • 0.5 GS/s(启用过采样)
    • 默认值为 100 MS/s
  • AC 或 DC 连接
  • 输入缓冲区大小
    • 记录模式下总计 128 MS
    • 重复/移位/屏幕模式下,每通道 32 k + 样本

数字输入和输出:

  • 用于逻辑分析器、模式发生器、协议分析器和数字 I/O
  • 通道:16
  • 输入逻辑标准:LVCMOS(可调节范围 1.2 V 至 3.3 V,5V 容差)
  • 输出逻辑标准:LVCMOS(可调节范围 1.2 V 至 3.3 V,8 mA)
  • 最大采样率:125 MS/s
  • 逻辑分析仪缓冲存储器:
  • 记录模式下总计 64 MS
  • 重复/移位/屏幕模式下,每通道 32 k +

高级触发:

  • 触发源:示波器模拟通道、函数发生器启动、数字 I/O 线路、外部触发、手动触发按钮
  • 触发模式
    • 无、自动、手动(强制触发)、单次
  • 模拟触发器
    • 边缘、脉冲、转换、条件、电平、滞后、延迟
  • 数字触发器
    • 边缘、电平、模式、故障、协议

模拟输出

  • 用于波形发生器、阻抗分析仪和网络分析仪
  • 两个任意波形发生器通道,可通过前端面板 BNC 连接器访问
  • 14 位分辨率
  • 交流振幅(最大):±5 V
  • 模拟带宽:15 MHz @ 3 dB
  • 最大采样率:125 MS/s

数字电源:

  • 一个电源,带两个接入点
  • 电压范围:1.2V 到 3.3V
  • 输出电流:300 mA

连接

  • 设备到计算机:USB 或以太网连接(Linux 或标准模式下)
  • 4 个外围设备连接用高速 USB2.0 端口(Linux 模式下启用)
  • 为已设置和测试的 WiFi 加密狗启用(Linux 模式下)

其他:

  • 辅助供电
  • 尺寸:23.40 cm x 19.40 cm x 3.81 cm (9.2 in x 7.6 in x 1.5 in)
  • 重量:450 g

配件:

  • 1 ADP3450/1 ADP3250
  • 1 根 USB A 至 B 电缆
  • 1 个 19V 3.4A 电源转换器
  • 1 根 US IEC 电缆
  • 1 根 EU IEC 电缆
  • 1 根 2x12 MTE 电缆

软件

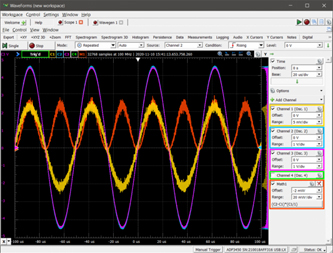

功率测量

本演示使用 Analog Discovery Pro 示波器测量 RC 电路的功率。由于示波器只测量电压,因此我们在示波器的数学通道中使用传感电阻器,用于计算通过电路的电流,进而计算各个组件的功率。

了解详情

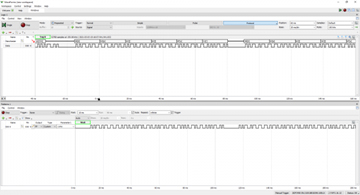

解码曼彻斯特编码信号

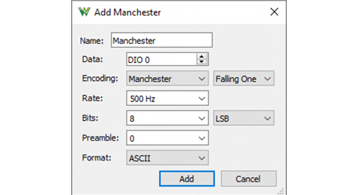

WaveForms 中的逻辑分析仪仪器可以轻松解码曼彻斯特编码信号。以下指南介绍了曼彻斯特编码的定义及其与未编码数字信号相比的优势,描述了如何使用 WaveForms 中的逻辑分析仪仪器和简单环回配置中的测试与测量设备对此类信号进行解码。

了解详情

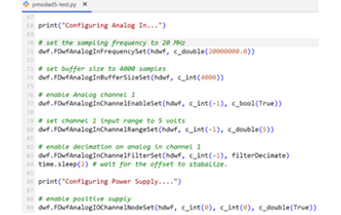

自动测量

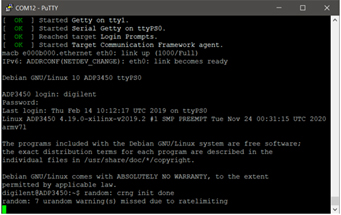

Analog Discovery Pro 也可以在 Linux 模式下运行。在 Linux 模式下,ADP 从安装在设备上的 Debian 引导到基于终端的 Linux 发行版。由此,可以在没有主机的情况下,通过 WaveForms SDK 的 API 运行用 Python、C、C++、C# 或 Visual Basic 编写的自动化测试脚本。随后,Analog Discovery Pro 可以充当嵌入式设备,有效增加灵活性,改善连接性。

了解详情
