Infineon 在数字 USB 电力输送上的专业知识

以最优成本实现高功率密度设计的重要产品

在充电器和适配器行业,快速充电和尺寸小巧是客户驱动的主要趋势。

对于最终用户来说,减少混乱、易用性和均衡的性能-成本比也是做出购买决策的决定性因素。在制造方面,这要求具有更小的外形规格、最大化的功率密度以及由所谓 USB-PD 协议实现的统一作为按照现有 USB 标准提高功率水平的基础。这不仅可以为智能手机充电,还可以为硬盘、打印机、显示器和更大的便携式电子产品(如笔记本电脑)提供动力。利用 20 V 和最高 5 A 实现最高 100 W 的电源。

跨多个外设的电源管理优化

电源管理

除了更快的充电,此 USB 标准还能让主机和外围设备两者都能提供电力,电力方向不再固定。必不可少的是适当“电力规则”的交流,即源和主机交换它们的要求,以确定要传输多少电力。通过这种方式,便可以优化跨多个外设的电源管理。只向每个设备提供它所需要的电力(例如耳机这样的低功耗情况还是笔记本电脑这样的高功耗情况)。

为了确保设计工程师能够满足他们的设计目标,Infineon 提供了一个全面的低 RDS(on) 高低压电力 MOSFET 半导体组合,既能卓越地调节功率密度,也能适当地解决热管理和潜在的电磁干扰问题。板和磁是自动组装的。

注重 SMD 封装将导致外部元件更少,并且实现生产性能提高相关的成本节省。借助于平面变压器软开关控制,客户可以轻松地设计出超薄的款式基于数字的控制让客户能够在众人中脱颖而出。Infineon 为开发多种高性能 USB PD 解决方案铺平了道路(例如,即用型 USB PD 45 W 参考设计)。

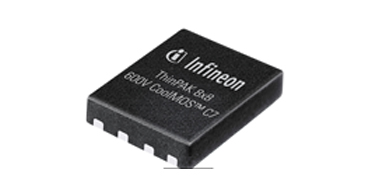

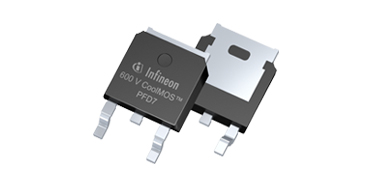

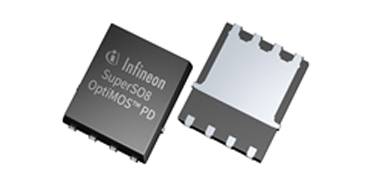

特色产品

方框图

USB-PD-product-offering

为什么采用来自 Infineon 的 USB PD 解决方案?

1

高功率密度

  • 数字受迫频率谐振控制和高性能 CoolMOSTM P7 和 OptiMOSTM PD -> 实现超过 22 W/inch3 的无外壳功率密度
  • 高效率支持更小的外形规格
  • SMD 封装电力元件与经过优化的平面变压器结合使用 -> 实现超薄设计
2

缩短上市时间

  • 广泛地了解应用系统 -> 即用型易用解决方案,已针对应用特定的要求进行优化
  • 提供的硬件/软件设计工具可以帮助客户进行多样化的设计
  • 解决方案的可靠性已得到大客户的证明,可减少风险鉴定时间
  • 广泛的现场应用工程师和合作伙伴网络确保有效的全球支持
  • 一站式商店 -> 从单个供应商处采购最重要的 USB PD 半导体
3

具有竞争力的成本

  • 领先的技术和封装降低了外部成本(如热管理)
  • 面向专用充电器的组合具有最优的成本
  • 一站式商店 -> 可能会节省商业成本
  • 降低系统成本的各种因素 -> 例如,降低复杂性和大小、实现特定的变压器用途、优化生产成本等
4

高度差异化

  • 数字解决方案 -> 促进最大差异化
5

有保证的供应链

  • 灵活的供应链可以缩短交货周期,使客户能够根据消费者市场不断变化的需求做出调整
  • 大生产能力可确保需求激增也能满足 -> 有 3 个前端和 5 个后端工厂服务于电力 MOSFET
6
