PowiGaN 是 Power Integrations 自行研发的氮化镓(GaN)技术。在 PI 高度集成的离线反激式开关 IC 中,PowiGaN 开关替代初级侧的传统硅晶体管,从而降低开关损耗,和硅器件相比,PowiGaN 产品可实现体积更小、重量更轻、效率更高的充电器、适配器和敞开式电源。

哪些 PI InnoSwitch 产品采用 PowiGaN 技术?

基于 PowiGaN的 IC 在整个负载范围内的效率高达 95%,在封闭式适配器不需散热片就可实现高达 100W 输出功率。

  • InnoSwitch3-CP - 最适合需要恒功率输出特性的充电应用
  • InnoSwitch3-EP - 最适合敞开式环境的电源应用
  • InnoSwitch3-Pro - 最适合可动态控制电压及电流的电源应用,包括 USB PD PPS 应用
  • MinE-CAP - 大幅缩小充电器中的电容器尺寸,可搭配 InnoSwitch3 开关 IC

主要特点

  • 无与伦比的效率
  • 简单的设计流程
  • VDS(MAX) 750 V
  • 在 InSOP™ 封装中高达 100 W
  • 符合 JEDEC 标准

高度集成的设备可实现紧凑的占位面积

具有集成初级侧开关、同步整流、FluxLink 反馈和恒功率曲线的离线 CV/CC QR 反激式开关 IC

InnoSwitch3-CP 系列 IC 极大地简化了反激式电源转换器的设计和制造,尤其是那些需要高效率和/或紧凑尺寸的转换器。InnoSwitch3-CP 系列将高压初级侧开关、初级和次级控制器以及安全额定反馈集成到单个 IC 中。这些器件集成了多种保护功能,包括线路过压和欠压保护、输出过压和过流限制以及过温关断。

现有器件支持快速充电和 USB PD 设计等应用所需的闭锁和自动重启等常见功能组合。这些器件可带或不带电缆压降补偿器。

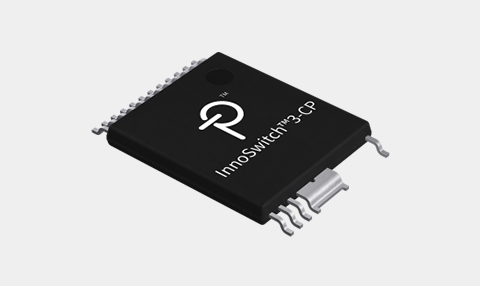

InnoSwitch3-CP

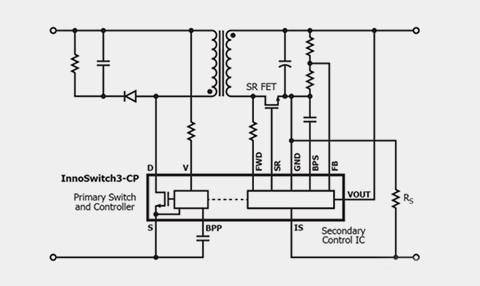

InnoSwitch3-CP 原理图
立即购买

产品亮点

高度集成,紧凑的占位面积

  • 准谐振 (QR) / CCM 反激式控制器、高压初级侧开关、次级侧感测和同步整流驱动器
  • 集成的 FluxLink、HIPOT 隔离、反馈链接
  • 轻松连接到负载导向和快充协议 IC
  • 恒功率 (CP) 曲线通过连续调整输出电流和电压最大限度地缩短充电时间
  • 精确的 CV/CC/CP,独立于外部组件
  • 外部 IS 电阻器允许自定义 CC 编程
  • 具有 0%-100%-0% 负载阶跃的瞬时瞬态响应

PowiGaN 技术

  • PI 专有的氮化镓技术
  • 高达 100 W 的输出功率,无需散热器
  • INN3278, INN3279 和 INN3270

EcoSmart – 高效节能

  • 在整个负载范围内的效率高达 95%
  • 空载小于 30 mW,包括线路感应
  • 符合所有全球能效标准
  • 低散热

高级保护/安全功能

  • 二级开关或二极管短路保护
  • 开路 SR FET 栅极检测
  • 快速输入线 UV/OV 保护

可选功能

  • 具有多种设置的电缆压降补偿器
  • 可变输出电压,恒流曲线
  • 输出 OVP/UVP 的自动重启或闭锁故障响应
  • 多个输出 UV 故障阈值
  • 闭锁或迟滞初级过温保护

完全安全和合规

  • 增强绝缘
  • 隔离电压 >4000 VAC
  • 100% 生产 HIPOT 测试
  • UL1577 和 TUV(EN60950、EN62368)安全认证
  • 出色的抗噪能力使其设计达到以下标准的“A”级性能:EN61000-4;EN61000-4-2、4-3 (30 V/m)、4-4、4-5、4-6、4-8 (100 A/m) 和 4-9 (1000 A/m) 和 Ford FMC1278 (RI-115)

高度集成的设备可实现紧凑的占位面积

具有集成初级侧开关、同步整流和 FluxLink 反馈的离线 CV/CC QR 反激式开关 IC

InnoSwitch3-EP 系列 IC 极大地简化了反激式电源转换器的设计和制造,尤其是那些需要高效率和/或紧凑尺寸的转换器。InnoSwitch3-EP 系列将高压电源开关、初级和次级控制器以及安全额定反馈集成到单个 IC 中。

这些器件集成了多种保护功能,包括线路过压和欠压保护、输出过压和过流限制以及过温关断。现有器件提供标准和峰值功率输出选项,以及常用的自动重启保护功能。

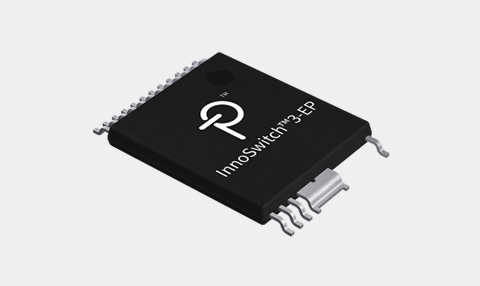

InnoSwitch3-EP

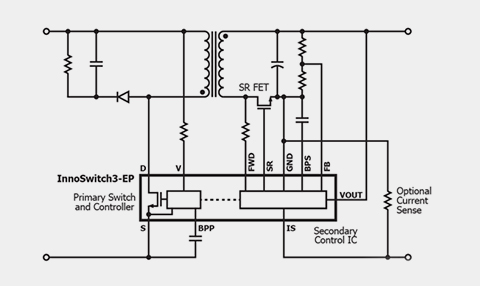

InnoSwitch3-EP 原理图
立即购买

产品亮点

高度集成,紧凑的占位面积

  • 在整个负载范围内具有非常高的效率
  • 集成多模式准谐振 (QR) / CCM 反激式控制器、高压开关、次级侧感测和同步整流驱动器
  • 具有加权次级侧调节 (SSR) 反馈和同步 FET 的出色的多输出交叉调节
  • 集成的 FluxLink、HIPOT 隔离、反馈链接
  • 卓越的 CV/CC 精度,独立于外部组件
  • 使用外部输出感测电阻器进行可调节的精确输出电流感测

PowiGaN 技术

  • PI 专有的氮化镓技术
  • 高达 100 W 的输出功率,无需散热器
  • INN3678, INN3679 和 INN3670

EcoSmart – 高效节能

  • 空载小于 30 mW,包括线路感应
  • 符合所有全球能效标准
  • 低散热

绿色封装

  • 无卤素/符合 RoHS 标准

高级保护/安全功能

  • 开路 SR FET 栅极检测
  • 快速输入线 UV/OV 保护
  • 输出 OVP 的自动重启故障响应
  • 750 V 额定值开关系列,可提供出色的浪涌保护

可选功能

  • 具有峰值功率输出选项的自动重启输出 UV 保护

完全安全和合规

  • 增强绝缘
  • 隔离电压 >4000 VAC
  • 100% 生产 HIPOT 测试
  • UL1577 和 TUV(EN60950、EN62368)安全认证
  • 出色的抗噪能力使其设计达到以下标准的“A”级性能: EN61000-4 系列标准;EN61000-4-2、4-3 (30 V/m)、4-4、4-5、4-6、4-8 (100 A/m) 和 4-9 (1000 A/m) 和 Ford FMC1278 (RI-115)

高度集成的设备可实现紧凑的占位面积

具有集成高压开关、同步整流和 FluxLink 反馈的数控式离线 CV/CC QR 反激式开关 IC

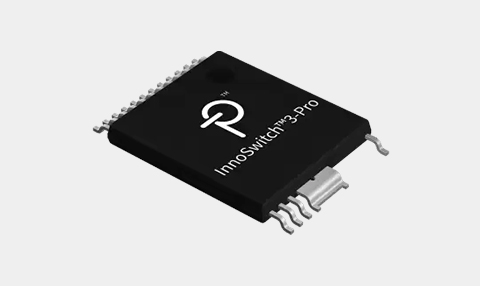

InnoSwitch3-Pro 系列 IC 极大地简化了完全可编程的高效电源(尤其是采用紧凑外壳的电源)的开发和制造。通用 I²C 接口支持动态控制输出电压和电流以及许多可配置功能。遥测提供编程功能和故障模式的报告。

InnoSwitch3-Pro 设备非常适合需要精细 (10 mV, 50 mA) 输出电压和电流调整的 AC/DC 电源应用。典型的实际应用包括系统微处理器或带有 I²C 端口的专用微控制器,用于配置、控制和监督电源子系统的运行。uVCC 引脚为 USB PD 适配器和充电器等独立应用中的微处理器提供偏置。

InnoSwitch3-Pro

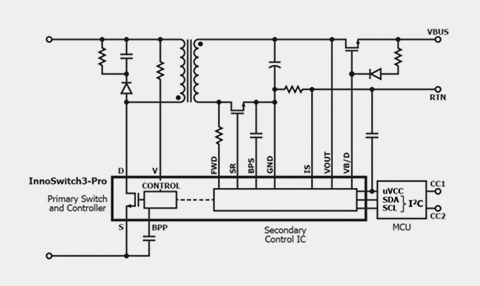

InnoSwitch3-Pro 原理图
立即购买

产品亮点

通过 I²C 接口进行数字控制

  • 电源电压和电流的动态调整
  • 带有处理器中断的遥测状态回读
  • 全套的可配置功能

PowiGaN 技术

  • PI 专有的氮化镓技术
  • 高达 100 W 的输出功率,无需散热器
  • INN3378, INN3379 和 INN3370

高度集成,紧凑的占位面积

  • 多模式准谐振 (QR) / CCM 反激式控制器、高压开关、次级侧感测和同步整流驱动器
  • 在线路和负载范围内优化效率
  • 集成的 FluxLink、HIPOT 隔离、反馈链接
  • 瞬时瞬态响应
  • 驱动低成本 N 沟道 FET 系列负载开关
  • 用于外部 MCU 的集成 3.6 V 电源
  • 4.7 Ω 超快 SR 下拉电阻(适用于 H302 部件)

EcoSmart – 高效节能

  • 空载小于 30 mW,包括线路感应和 MCU
  • 符合所有全球能效标准
  • 低散热

高级保护/安全功能

  • 输入电压监测器, 带精确的上电/掉电和过压保护
  • 具有独立配置响应的输出 OV/UV 故障检测
  • 开路SR FET栅极检测
  • 迟滞过热关断
  • 针对系统故障的可编程看门狗定时器功能
  • 用于电源状态和故障监控的遥测
  • IS 引脚短路/输出短路故障检测(H302 部件)

完全安全和合规

  • 增强绝缘
  • 隔离电压 >4000 VAC
  • 100% 生产 HIPOT 合规性测试
  • UL1577 和 TUV(EN60950、EN62368)安全认证

绿色封装

  • 无卤素/符合 RoHS 标准

应用

  • 高效的 USB PD 3.0 + PPS/QCA 适配器
  • 多协议适配器,包括 QuickCharge、AFC、FCP、SCP
  • 直充式移动设备充电器
  • 多化学工具和通用电池充电器
  • 可调 CV 和 CC LED 镇流器

视频

什么是 GaN(氮化镓)?
GaN 的可靠性和稳健性
氮化镓应用
MinE-CAP 简介
