Broadcom 高端光学传感解决方案
- 使用一流的完全集成 3D ToF 测距传感器测量距离
- 即使阳光强烈下也能精确测量
- 用热释电探测器探测红外光
- 无误报/支持更精确的测量
- 用硅光电倍增管 (SiPM) 产品探测单光子
- 捕获每个单光子
- 用紫外-可见-近红外光谱进行光谱分析
- 易于集成到工业环境
- 可靠坚固的光谱仪
- 用于探测光栅的红外/紫外 LED
- 用于运动反馈和定位的编码器
- 在电机驱动子系统中测量电流和电压的传感器
新产品
TOF 传感器

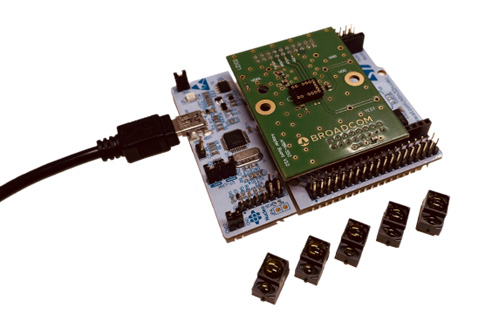

全新 AFBR-S50-FEK 评估套件 - 通用于所有传感器的套件！
AFBR-S50-FEK TOF 评估套件包含全部必要硬件，可立即开始使用 Broadcom AFBR-S50 多像素 TOF 传感器。此套件能够与 Broadcom TOF 传感器系列的所有产品配套使用，可轻松插入适配器板上的传感器插座。传感器的 FOV 为 0.4° x 0.4° 至 13° x 6°，而通常可实现的距离范围为 10 mm 至 50 米甚至更大，具体取决于传感器类型。
Broadcom 的 TOF 传感器是无人机应用的理想选择 - 观看视频点播网络研讨会 - 飞行时间 3D 传感器：将光学测量提升到全新水平
特色
- 微控制器开发板 (STM32F401RE)
- 带 TOF 插口的分线板
- 5 个 TOF 传感器：
- AFBR-S50MV68B
- AFBR-S50MV85G
- AFBR-S50MV85I
- AFBR-S50LV85D
- AFBR-S50LX85D
- USB 电缆（通过 USB 供电）
- 信息卡
应用
- 距离测量
- 工厂自动化和控制
- AMR/AGV
- UAV/无人机
- 安防监控
- 机器人
- 人机交互
- 冗余和功能安全
- 库存监控
- 料位监控
编码器
点播网络研讨会：使用无电池供电的能量收集编码器提供免维护反馈解决方案
介绍能量收集技术，并重点展示 Broadcom 的 AS20-M42M 系列绝对编码器：集成至磁性单圈 ASIC 的无电池供电多圈计数器。该创新解决方案采用微型封装，直径仅为 20 mm，内置多种协议选项：SPI/SSI/BiSS-C/RS485。
依赖能量收集技术的多圈编码器查看我们的精选编码器白皮书
主讲人
Christian Liebhardt，
EBV Elektronik GmbH/Broadcom 模拟与信号链技术现场应用工程师 (FAE)
Christian Liebhardt 是慕尼黑附近的 EBV Elektronik GmbH 的模拟和信号链产品技术现场应用工程师兼 Broadcom 编码器专家
SiPM 产品
用硅光电倍增管 (SiPM) 产品探测单光子
硅光电倍增管是在盖革模式 (SPAD) 下工作的雪崩光电二极管阵列，用于探测极弱光，最小可探测到单个光子。 根据光源和应用的不同，数百到数千个 SPAD 并联连接形成 SiPM。每个 SPAD 包括一个集成的串联电阻，该电阻可熄灭雪崩并为下一个入射光子重置二极管。 SiPM 信号输出的电流与撞击传感器的光子数量成正比。 主要信号特征是：增益非常高 (>1 x 10⁶)，响应非常快，恢复时间短。
适用于需要弱光检测和/或绝佳定时信息的应用。 典型的例子包括基于闪烁体的探测器和飞行时间系统。 例如医学、IVDx、流式细胞术、安全和安保、辐射光谱学和 HEP 实验。
主要优点：
- PDE 高
- 动态范围高
- 串扰低
- 暗计数率低
- 恢复时间短
特色产品
Broadcom AFBR-S4N44P164M
硅光电倍增管 (SiPM) 阵列可超灵敏地精确测量单光子。
Broadcom® AFBR-S4N44P164M 是一款 4×4 硅光倍增器 (SiPM) 阵列，可以超灵敏地精密测量单光子。 它具有一流的光电探测效率 (PDE)，降低了暗计数率，并减少了串扰。 SiPM 的间距在两个方向上都是 4 mm。 采用环氧树脂透明模具化合物封装，这种化合物在紫外线波长下是高度透明的。
应用说明
热释电探测器
薄膜热释电传感器：探测波长为 2um - 14um 的红外光
热释电探测器是红外传感元件，通常用于探测波长从 2 到 14um 的光。 Broadcom 的薄膜热释电传感器独一无二，为用户提供了一系列的好处。
我们提供全系列的薄膜模拟和数字探测器组件，采用 TO-39 或 SMD 封装。 我们的探测器有单通道和双通道两种版本。 ezPyro 数字探测器将高质量的传感器与高水平的可配置电气集成在一个小型 SMD 封装中。 这些传感器非常可靠，用于广泛的气体、火焰、食品和油传感应用。
主要优点：
- 反应性高
- 响应最快
- 不会测量到时间退化
- 构架稳定
- 低颤噪效应
视频：热释电传感器技术
数字化 SMD 的主要优势:
- 外形尺寸小
- 系统成本降低
- 回流可焊性
- 动态可配置性
- API 环境
- 功耗最低
关键应用：
- NDIR 光谱和气体传感
- 甲烷和制冷剂泄漏检测
- 二氧化碳检测仪、COPD、睡眠呼吸暂停监测仪
- 即时医疗呼吸分析
- 乙醇呼气检测
- 火焰检测
- 火焰抑制
- 氢火焰监测与检测
- CCTV 火焰识别
特色产品
Broadcom AFBR-S4N66P024M
Broadcom AFBR-S6PYxxxx 系列
高质量的传感器与高水平的可配置电气集成集成在一个小型 SMD 封装中。
热电传感器
用于生成二氧化碳图的热电探测器 – 观看视频
TOF 传感器
Broadcom - 创新光学技术，助力智能传感
Broadcom 开发了一系列功能独特的光学传感器，可用于医疗、工业、汽车、生物医学和科学研究应用中的智能传感。 该系列产品包括用于距离和运动测量的飞行时间 (ToF) 传感器，以及用于传感应用的光幕红外 LED。
用于距离和运动测量的飞行时间 3D 多像素传感器产品系列
光学距离测量在工业应用中用途多样。 多年来，飞行时间 (ToF) 传感器一直用于工厂自动化和生产环境中的测量和监控任务。 有些新用例需要使用高精度 3D 信息和扩展系列产品（如无人机或 AMR/AGV）进行光学距离测量。
基于光学飞行时间原理的多像素距离和运动测量传感器芯片技术。
- AFBR-S50 是一款基于间接飞行时间 (ToF) 原理的多像素光学距离和运动测量传感器模块
- 传感器包含集成激光源、光学接收器阵列和用于光束准直的透镜
特色：
- 测量速率高达 3 kHz
- 操作光照强度高达 200 kLux
- 用于 3D 运动检测的多像素
- 集成校准时钟源
- 精度误差通常不超过 ± 1%
- 2f 模式下明确的距离量测质可达 100m
- 系统健康监测的参考像素
- 1 级激光人眼安全准备
视频：飞行时间传感器在无人机中的应用
Broadcom ToF 传感器 AFBR-S50 传感器的优势
- 即使环境光高达 100klux 或更高，也不会受到影响
- 集成激光光源 (850nm/680nm)
- 高集成度
- 距离范围 0,01 – 30m
- 精度优于 1%
- 多像素选项（1-32 像素）
- 适用于所有表面条件
- 帧率高达 3kHz
- 1 级激光（人眼安全）
- 系统健康监测的参考像素
行业目标应用
- 工厂自动化
- 工业传感
- 货物/调色板填充程度
- 看板货架的填充程度
- 集装箱的空置情况
- 存在检测
- 物流 - 货物计量
- 机器人 - 导航和碰撞检测
- 人机界面中的功能安全
- 高速自动对焦
- 立体相机验证/参考
- GPS 禁止区域中的无人机导航
- AMR、AGV、UAV 导航
AFBR-S50 ToF 传感器系列
| TOF 传感器： | AFBR-S50MV85G | AFBR-S50LV85D | AFBR-S50LX85D | AFBR-S50MV68B | AFBR-S50MV85I |
|---|---|---|---|---|---|
| 典型 范围： | 约 10 米 | 约 30 米 | 约 50 米 | 约 10 米 | 约 5 米 |
| 激光光源： | 850nm (IR) | 850nm (IR) | 850nm (IR) | 680nm（红） | 850nm (IR) |
| 1 米处的光束光斑大小： | 7cm | 3.5cm | 3.5cm | 0.7cm | 23cm x 10.5cm |
| 照明像素： |  7-16 (32) |  1-2 (32) |  1-2 (32) |  1 (32) |  32 |
| 可用传感器 Fov： | 4°x4° | 2°x2° | 2°x2° | 0.4°x0.4° | 12.4°x5.4° |
| 典型 应用： | 范围和方向 | 范围 | 远程 | 可见光斑距离 | 导航、碰撞、空白、悬垂 |
| 生产状况： | 生产 | 生产 | 生产 | 生产 | 生产 |
特色产品
AFBR-S50-FEK ToF 系列评估套件
评估套件包含：
- 微控制器板
- 适配器板与
- AFBR-S50MV85G
- AFBR-S50MV85I
- AFBR-S50LV85D
- AFBR-S50LX85D
- AFBR-S50MV68B
- USB 电缆
更多文档：
紫外-可见-近红外光谱
Broadcom 光谱解决方案
Broadcom 提供一系列进行紫外-可见-近红外测量的紧凑型模块化光谱仪设备，适用于各种工业和移动应用。
该光谱仪的特点：
- 波长在 190 到 1700 纳米之间
- 小尺寸
- 高光学性能，低杂散光
- 耐用
- 高稳定性和热稳定性
- 各种数字接口
让您的设备轻松完成各种实现！
光谱仪：分析 190nm - 1700nm 的光谱
数字化 SMD 的主要优势:
- 性能非常可靠稳定
- 超小型尺寸
- 坚固耐用，适用于工业环境
- 易于集成：USB、SPI、UART
- 免费的高级软件和开源 SDK
- 波长范围可修改
关键应用：
- 医学影像
- 临床前/全身 PET
- 光子计数 CT
- 生命科学
- 氡的检测
- 流式细胞术
- 细胞分类
- 荧光
- 太阳模拟器
- 常规光谱测定法
特色产品
Qwave 光谱仪
紧凑的光谱仪，具有很高的光学性能、分辨率和灵敏度，光学测量范围为 220 nm 到 1040 nm。 对于需要高性能且设计紧凑的应用，Qwave 光谱仪是理想的光谱仪器。
特色
- 从 220 nm 到 1040 nm 的三种波长配置
- 光谱分辨率为 0.3-0.6 nm
- 高灵敏度和分辨率
- 出色的热稳定性
- 包括软件和软件开发套件
- 尺寸：89.5 x 68.0 x 19.5 mm
立即购买Qmini 光谱仪
微型光谱仪，提供从 190nm 到 1100nm 的六个波长配置。 Qmini 提高了灵活性和可紧密集成性，以适应 OEM 对工业和护理点应用的众多要求。
特色
- 从 190 nm 到 -1100 nm 的六种波长配置
- 光谱分辨率为 0.3-1.5 nm
- 小尺寸
- 各种数字接口（USB、UART、SPI）
- 包括软件和软件开发套件
- 尺寸：64.0 x 42.0 x 14.5 mm
立即购买红外/紫外 LED
Broadcom 和 IR 和 UV-A LED
Broadcom 为可见 LED 和非 LED 的所有 LED 客户提供一站式服务。 Broadcom 以其 LED 的性能、效率和可靠性而闻名，提供广泛的产品组合，包括高亮度和高功率 LED、PLCC 表面贴装 LED 和显示屏背光模块解决方案。
红外 LED 和 UV-A LED 是我们产品组合中的新产品。
红外 LED - 新产品系列
Broadcom 的广域红外发射器有各种波长 - 850 nm、880 nm、890 nm 和 940nm，并提供不同的封装：THT、ChipLED、PLCC2、PLCC4、PolyLED，大功率和 SMT 灯。 可应要求提供探测器。
目标应用包括光幕、公用电表、烟雾探测器、家电、机器视觉、停车控制。
UV LED：LED 技术的优势
对技术的热情
第一期
特色产品

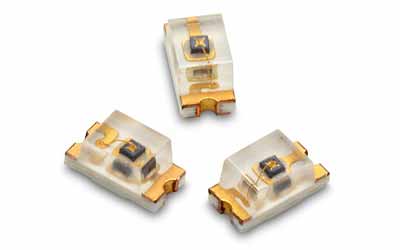

HSM9-C190 红外发射器
HSM9-C190 是一款顶视表面贴装红外芯片，采用工业标准尺寸 1.6 x 0.8 mm。 它的小外形尺寸支持灵活的板设计。 该 LED 是 HSM9-xxx 和 HSM8-xxx 系列表面贴装红外芯片 LED 的一部分。
立即购买编码器
使用 Broadcom 编码器提高效率
支持绿色应用的多功能编码器解决方案
用于运动和反馈控制，提供单圈和多圈位置。
- 用于控制伺服电机速度的增量编码器。
- 光学和磁性编码器可在恶劣和挑战性环境所需的温度下工作。
风力涡轮机
绝对编码器用于监测机舱（包含所有发电组件、齿轮箱、传动系统等的主结构）的偏航控制。 绝对编码器是叶片变桨控制的理想选择，可适应不同的风力条件。
增量编码器可用于监测发电机的速度。
太阳能电池板
绝对编码器是监测太阳能板位置的理想解决方案，可适应最佳的日光方向和条件。
自动驾驶电动汽车中的激光雷达
用于多棱镜/旋转镜和速度控制的反射式和磁性编码器
资源
使用 Broadcom 编码器提高效率
了解 Broadcom 如何支持您的绿色应用
按需网络研讨会
- 依赖能量采集多圈编码器
白皮书
- 简化无刷直流换向反馈系统
- 微型反射编码器 - 便携式医疗设备市场价格合理的传感器
AEAT-9922
Broadcom AEAT-9922 是一款角度磁性旋转传感器，可在 360° 旋转过程中提供准确的角度测量
AR18
AR18 系列是专为满足日益增长的空间受限应用需求而设计的微型绝对式编码器 ASIC
AR25 系列
AR25 系列是专为满足日益增长的空间受限应用需求而设计的微型绝对式编码器 ASIC
Broadcom AEDR-9820/9830
3 通道增量式编码器 AEDR-9820 (225LPI) 和 AEDR-9830 (318LPI) 是微型反射式模拟/数字增量编码器，扩大了工作温度和频率范围。
Broadcom AS38-H39x 系列 39 位绝对式编码器
AS38-H39E-Sxxx 是一款 39 位分辨率的多圈绝对式编码器系列（23 位单圈和 16 位多圈）。
特色产品
用一流的完全集成 3D ToF 测距传感器来测量距离
Broadcom 开发了一系列功能独特的光学传感器，可在医疗、工业、汽车、生物医学和科学研究应用中实现智能传感，包括用于测量距离和运动的飞行时间 (ToF) 传感器。
