通用功率 MOSFET
≤ 250 V 和 ≥ 500 V，是用于设计的理想解决方案
Infineon 致力于为所有客户提供满足设计、定价和物流要求的功率 MOSFET。 我们精选的通用低功率和高功率 MOSFET 产品组合将兑现这一承诺。
该产品组合涵盖 250 V 以下的低电压领域和 500 V 至 900 V 的高电压部分。除此之外，Infineon 通用功率 MOSFET 还提供各种封装，如 SOT-23、PQFN、SuperSO8、TO-252 (DPAK)、SOT-223和TO-220（FullPAK、FullPAK 窄引线）。
目标应用
- SMPS
- 充电器和适配器
- 照明
- 服务器/电信
- TV 电源
- 电池供电应用
- 电机控制和驱动
- 电池管理系统
在功率 MOSFET 产品开发中，可以轻松使用 Infineon MOSFET
对客户的好处
是否正在寻找灵活的、可用于广泛应用的功率 MOSFET？ Infineon 是具备系统知识和技术专长的可靠合作伙伴，它能将您的最终产品价值最大化。 满足您的个人设计和系统要求是我们的首要任务。
通用 MOSFET 封装
低电压 MOSFET ≤ 250 V
PQFN 3.3x3.3
可实现效果最佳的效率和电源管理
SOT-223
一系列应用和电路的最佳选择

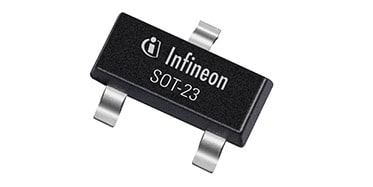

SOT-23
适合低功率应用的紧凑型封装
SuperSO8 5x6
可实现效果最佳的效率和电源管理

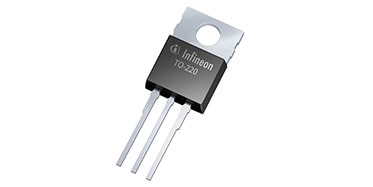

TO-220
针对低频应用和高电流能力进行了优化
DPAK PQFN
中等功率应用的理想选择
TSOP-6
StrongIRFET™ 功率 MOSFET 系列针对低 RDS(on) 和高电流能力进行了优化
高电压 MOSFET ≥ 500 V

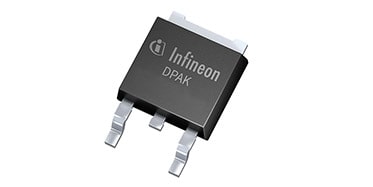

TO-252 (DPAK)
适用于对性能和稳健性要求较高的低频应用

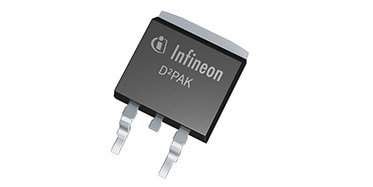

TO-263 (D²PAK)
Infineon 的第三系列 CoolMOS™ C3 是该产品组合中的“主力产品”
TO-220
针对高功率应用和高电流能力进行了优化

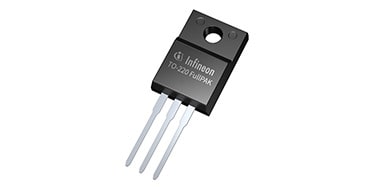

TO-220 FP
卓越的性价比和高可靠性

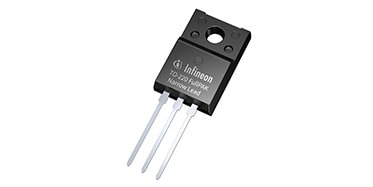

TO-220-FP NL
可在设计过程中实现效能与易用性之间的完美平衡

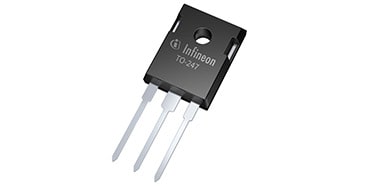

TO-247
Infineon 的第三系列 CoolMOS™ C3 是该产品组合中的“主力产品”
精选产品
低电压 MOSFET ≤ 250 V
立即购买这一精选的低功率 MOSFET 产品组合提供了简单且具有价格竞争力的解决方案，可用性高，且质量稳定。
| 封装 电压等级 | PQFN 3.3x3.3 | SOT-223 | SOT-23 | SuperSO8 5x6 | TO-220 | DPAK | PQFN 2x2 | TSOP-6 |
|---|---|---|---|---|---|---|---|---|
| -60 V | ISP25DP06LM RDS(on) @10 V 最大值 = 250 mΩ RDS(on) @4.5 V 最大值 = 310 mΩ ISP25DP06NM RDS(on) @10 V 最大值 = 250 mΩ ISP650P06NM RDS(on) @10 V 最大值 = 65 mΩ ISP75DP06LM RDS(on) @10 V 最大值 = 700 mΩ RDS(on) @4.5 V 最大值 = 1 Ω | ISS55EP06LM RDS(on) @10 V 最大值 = 5.5 Ω RDS(on) @4.5 V 最大值 = 7 Ω | ||||||
| -30 V | IRLML9303 RDS(on) @10 V 最大值 = 165 mΩ RDS(on) @4.5 V 最大值 = 270 mΩ IRLML9301 RDS(on) @10 V 最大值 = 64 mΩ RDS(on) @4.5 V 最大值 = 103 mΩ | IRFHS9301 RDS(on) @10 V 最大值 = 37 mΩ RDS(on) @4.5 V 最大值 = 65 mΩ IRFHS9351 RDS(on) @10 V 最大值 = 170 mΩ RDS(on) @4.5 V 最大值 = 290 mΩ | IRFTS9342 RDS(on) @10 V 最大值 = 40 mΩ RDS(on) @4.5 V 最大值 = 66 mΩ | |||||
| -20 V | IRLML2244 RDS(on) @4.5 V 最大值 = 54 mΩ IRLML2246 RDS(on) @4.5 V 最大值 = 135 mΩ | IRLHS2242 RDS(on) @4.5 V 最大值 = 31 mΩ | IRLTS2242 RDS(on) @4.5 V 最大值 = 32 mΩ | |||||
| 20 V | IRLML6246 RDS(on) @4.5 V 最大值 = 46 mΩ IRLML6244 RDS(on) @4.5 V 最大值 = 21 mΩ | IRLHS6242 RDS(on) @4.5 V 最大值 = 11.7 mΩ IRLHS6276 RDS(on) @4.5 V 最大值 = 45 mΩ | ||||||
| 25 V | IRFML8244 RDS(on) @10 V 最大值 = 24 mΩ RDS(on) @4.5 V 最大值 = 41 mΩ | IRFHS8242 RDS(on) @10 V 最大值 = 13 mΩ RDS(on) @4.5 V 最大值 = 21 mΩ | ||||||
| 30 V | IRFHM830 RDS(on) @10 V 最大值 = 3.8 mΩ RDS(on) @4.5 V 最大值 = 6 mΩ ISZ040N03L5IS RDS(on) @10 V 最大值 = 4 mΩ RDS(on) @4.5 V 最大值 = 5.7 mΩ ISZ019N03L5S RDS(on) @10 V 最大值 = 1.9 mΩ RDS(on) @4.5 V 最大值 = 2.5 mΩ ISZ065N03L5S RDS(on) @10 V 最大值 = 6.5 mΩ RDS(on) @4.5 V 最大值 = 8.6 mΩ | IRLML0030 RDS(on) @10 V 最大值 = 27 mΩ RDS(on) @4.5 V 最大值 = 40 mΩ IRLML6344 RDS(on) @4.5 V 最大值 = 29 mΩ IRLML2030 RDS(on) @10 V 最大值 = 100 mΩ RDS(on) @4.5 V 最大值 = 154 mΩ IRLML6346 RDS(on) @4.5 V 最大值 = 63 mΩ | ISC019N03L5S RDS(on) @10 V 最大值 = 1.9 mΩ RDS(on) @4.5 V 最大值 = 2.4 mΩ ISC037N03L5IS RDS(on) @10 V 最大值 = 3.7 mΩ RDS(on) @4.5 V 最大值 = 5.2 mΩ ISC026N03L5S RDS(on) @10 V 最大值 = 2.6 mΩ RDS(on) @4.5 V 最大值 = 3.5 mΩ ISC011N03L5S RDS(on) @10 V 最大值 = 1.1 mΩ RDS(on) @4.5 V 最大值 = 1.4 mΩ IRFH8307 RDS(on) @10 V 最大值 = 1.3 mΩ RDS(on) @4.5 V 最大值 = 2.1 mΩ IRFH8324 RDS(on) @10 V 最大值 = 4.1 mΩ RDS(on) @4.5 V 最大值 = 6.3 mΩ ISC045N03L5S RDS(on) @10 V 最大值 = 4.5 mΩ RDS(on) @4.5 V 最大值 = 6.4 mΩ IRFH8311 RDS(on) @10 V 最大值 = 2.1 mΩ RDS(on) @4.5 V 最大值 = 3.2 mΩ IRFH8318 RDS(on) @10 V 最大值 = 3.1 mΩ RDS(on) @4.5 V 最大值 = 4.6 mΩ IRFH8303 RDS(on) @10 V 最大值 = 3.1 mΩ RDS(on) @4.5 V 最大值 = 4.6 mΩ IRFH8334 RDS(on) @10 V 最大值 = 9 mΩ RDS(on) @4.5 V 最大值 = 13.5 mΩ IRFH8325 RDS(on) @10 V 最大值 = 5 mΩ RDS(on) @4.5 V 最大值 = 7.2 mΩ | IRLB8743 RDS(on) @10 V 最大值 = 3.2 mΩ RDS(on) @4.5 V 最大值 = 4.2 mΩ IRLB8314 RDS(on) @10 V 最大值 = 2.4 mΩ RDS(on) @4.5 V 最大值 = 3.2 mΩ IRLB8721 RDS(on) @10 V 最大值 = 8.7 mΩ RDS(on) @4.5 V 最大值 = 16 mΩ IRLB8748 RDS(on) @10 V 最大值 = 4.8 mΩ RDS(on) @4.5 V 最大值 = 6.8 mΩ IRLB3813 RDS(on) @10 V 最大值 = 1.95 mΩ RDS(on) @4.5 V 最大值 = 2.6 mΩ | IRLR8743 RDS(on) @10 V 最大值 = 3.1 mΩ RDS(on) @4.5 V 最大值 = 3.9 mΩ IRLR8726 RDS(on) @10 V 最大值 = 5.8 mΩ RDS(on) @4.5 V 最大值 = 8 mΩ IRFR8314 RDS(on) @10 V 最大值 = 2.2 mΩ RDS(on) @4.5 V 最大值 = 3.1 mΩ | IRFHS8342 RDS(on) @10 V 最大值 = 16 mΩ RDS(on) @4.5 V 最大值 = 25 mΩ IRLHS6376 RDS(on) @4.5 V 最大值 = 63 mΩ | IRLTS6342 RDS(on) @4.5 V 最大值 = 17.5 mΩ IRFTS8342 RDS(on) @10 V 最大值 = 19 mΩ RDS(on) @4.5 V 最大值 = 29 mΩ | |
| 40 V | IRLML0040 RDS(on) @10 V 最大值 = 56 mΩ RDS(on) @4.5 V 最大值 = 78 mΩ | |||||||
| 60 V | SN7002I RDS(on) @10 V 最大值 = 5 Ω RDS(on) @4.5 V 最大值 = 7.5 Ω BSS138I RDS(on) @10 V 最大值 = 3.5 Ω RDS(on) @4.5 V 最大值 = 6 Ω | 2N7002* RDS(on) @10 V 最大值 = 3 Ω | ||||||
| 80 V | IPP016N08NF2S* RDS(on) @10 V 最大值 = 1.6 mΩ IPP019N08NF2S* RDS(on) @10 V 最大值 = 1.9 mΩ IPP024N08NF2S* RDS(on) @10 V 最大值 = 2.4 mΩ IPP040N08NF2S* RDS(on) @10 V 最大值 = 4 mΩ IPP055N08NF2S* RDS(on) @10 V 最大值 = 5.5 mΩ | |||||||
| 100 V | BSS123I RDS(on) @10 V 最大值 = 6 Ω RDS(on) @4.5 V 最大值 = 10 Ω BSS169I* RDS (on) (@0V) = 12 Ω | BSS169I* RDS(on) @10 V 最大值 = 6 Ω BSS123I RDS(on) @10 V 最大值 = 6 Ω RDS(on) @4.5 V 最大值 = 10 Ω | IPP026N10NF2S* RDS(on) @10 V 最大值 = 2.6 mΩ IPP050N10NF2S* RDS(on) @10 V 最大值 = 5 mΩ IPP082N10NF2S* RDS(on) @10 V 最大值 = 8.2 mΩ IPP129N10NF2S* RDS(on) @10 V 最大值 = 12.9 mΩ | |||||
| 250 V | BSS139I* RDS (on) (@0V) = 30 Ω | BSS139*I RDS(on) @10 V 最大值 = 14 Ω |
高电压 MOSFET ≥ 500 V
立即购买这一精选的高功率 MOSFET 产品组合提供了简单且具有价格竞争力的解决方案，可用性高，且质量稳定。
| 封装 电压等级 | TO-252 (DPAK) | TO-263 (D²PAK) | TO-220 | TO-220 FP | TO-220 FP NL | TO-247 |
|---|---|---|---|---|---|---|
| 500 V | IPD50R280CE RDS(on) = 280 mΩ | IPP50R190CE RDS(on) = 190 mΩ IPP50R280CE RDS(on) = 280 mΩ | IPA50R500CE RDS(on) = 500 mΩ | |||
| 600 V/650 V | IPD60R180P7S RDS(on) = 180 mΩ IPD60R280P7S RDS(on) = 280 mΩ IPD60R360P7S RDS(on) = 360 mΩ IPD60R600P7S RDS(on) = 600 mΩ IPD60R650CE RDS(on) = 650 mΩ | SPB11N60C3 RDS(on) = 380 mΩ | SPP20N60C3 RDS(on) = 190 mΩ | IPA60R180P7S RDS(on) = 180 mΩ IPA60R360P7S RDS(on) = 360 mΩ IPA60R400CE RDS(on) = 400 mΩ IPA65R650CE RDS(on) = 650 mΩ | IPAN60R280P7S RDS(on) = 280 mΩ IPAN60R360P7S RDS(on) = 360 mΩ IPAN60R600P7S RDS(on) = 600 mΩ | SPW20N60C3 RDS(on) = 190 mΩ |
| 700 V | IPD70R360P7S RDS(on) = 360 mΩ IPD70R1K4P7S RDS(on) = 1400 mΩ | IPA70R360P7S RDS(on) = 360 mΩ | IPAN70R360P7S RDS(on) = 360 mΩ | |||
| 800 V | SPD06N80C3 RDS(on) = 900 mΩ IPD80R2K8CE RDS(on) = 2800 mΩ | SPP17N80C3 RDS(on) = 290 mΩ SPP04N80C3 RDS(on) = 1300 mΩ | SPA11N80C3 RDS(on) = 450 mΩ SPA08N80C3 RDS(on) = 650 mΩ | SPW55N80C3 RDS(on) = 85 mΩ | ||
| 900 V | IPD90R1K2C3 RDS(on) = 1200 mΩ | IPB90R340C3 RDS(on) = 340 mΩ | IPP90R1K2C3 RDS(on) = 1200 mΩ | IPA90R340C3 RDS(on) = 340 mΩ | IPW90R120C3 RDS(on) = 120 mΩ |
