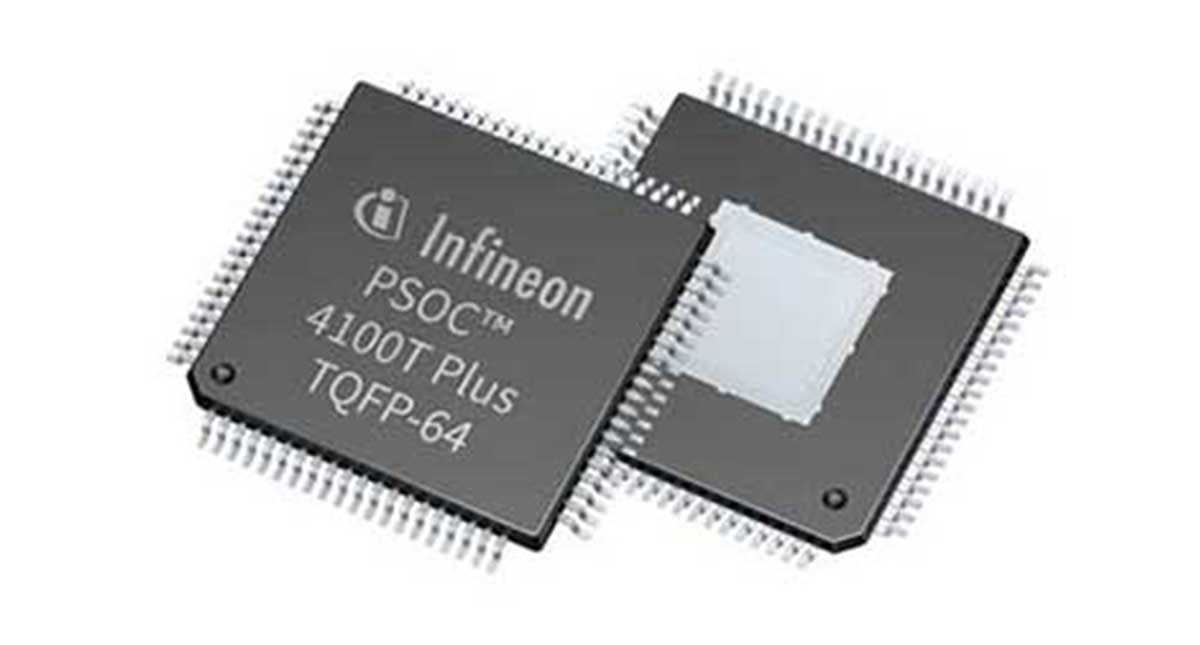

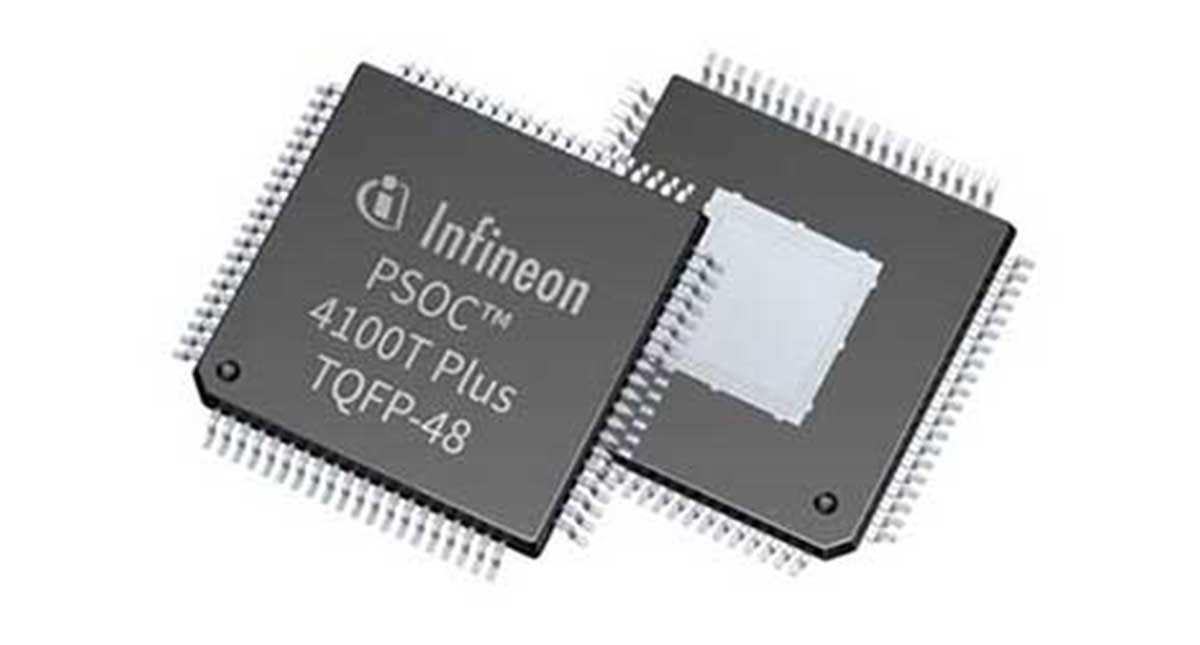

Infineon PSOC™ 4100T Plus 微控制器单元 (MCU)
第五代 CAPSENSE™ 和多重传感技术，为系统控制和 HMI 应用提供先进的传感解决方案
PSOC™ 4100T Plus 系列 Arm® Cortex®-M0+ 微控制器，将模拟与数字模块相结合，同时集成了 Infineon 高性能的多重传感技术，包含第五代 CAPSENSE™、电感式传感以及液位传感功能。PSOC™ 4100T Plus 是对 PSOC™ 4 系列的重大升级，凭借多重传感技术提供先进的 HMI 功能，同时增强了 ESD 保护，并提升了时钟精度。
Infineon 的第五代 CAPSENSE™ 技术相比前几代产品具有显著改进，其信噪比 (SNR) 性能提高 10 倍，功耗降低至十分之一。在此基础上，PSOC™ 4100T Plus 微控制器集成了先进的电感式传感功能，采用差分与比率式传感架构，在传感器电感和工作频率方面提供更高的灵活性。此外，PSOC™ 4100T Plus 微控制器还具备液位传感技术，无需与液体直接接触，即使在噪杂环境中也能稳定工作。该技术还能够检测不同类型的液体，同时有效排除泡沫与残留物的干扰，从而提高其整体可靠性和准确性。
大容量存储器选项结合 SAR ADC、MCU 外设和多重传感技术，使 PSOC™ 4100T Plus 成为系统控制和 HMI 应用的理想微控制器单元 (MCU)。
特色

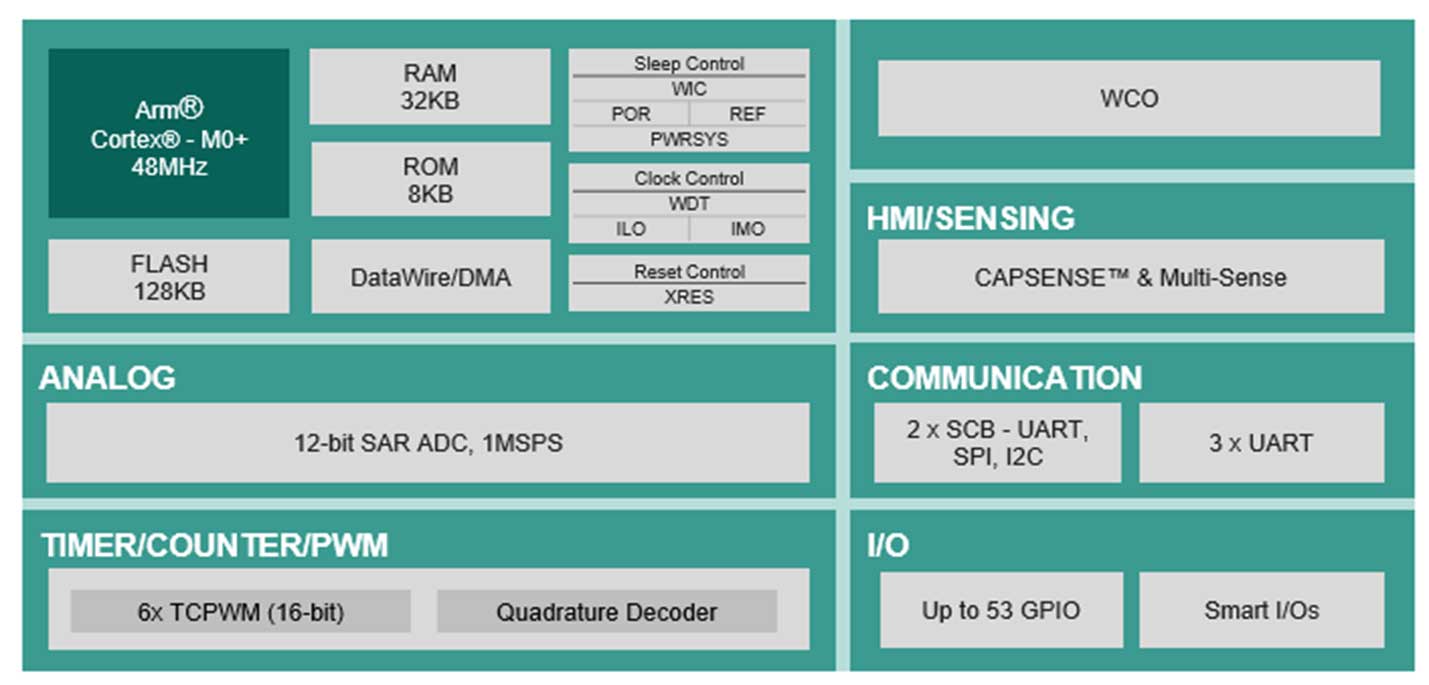

32 位 MCU 子系统
- 48-MHz Arm® Cortex®-M0+ CPU
- 闪存容量高达 128 KB
- 静态随机存取存储器 (SRAM) 容量高达 32 KB
- DMA 控制器
模拟
- 12 位，1-Msps SAR ADC
1.71 V 至 5.5 V 的低功耗运行
- 具备 8 µA 始终在线触摸传感的深度睡眠模式
- 自主传感功能可实现低功耗优化，同时支持主动触控和跟踪，平均功耗仅 300 µA

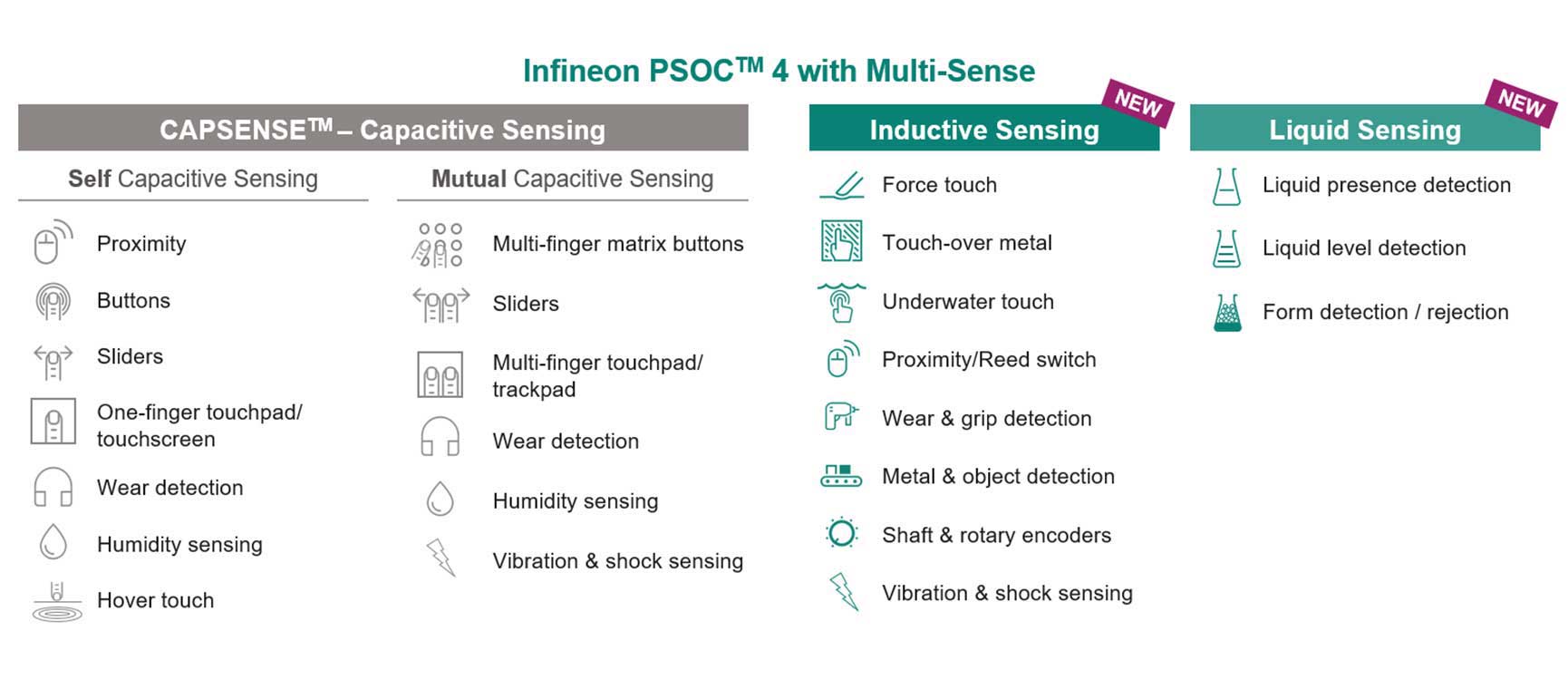

第五代 CAPSENSE™ 和多重传感技术
- 支持电容传感的一流信噪比和耐液性
- 深度睡眠模式下的“始终在线”传感，基于硬件的触摸唤醒检测实现超低功耗运行
- 面向金属表面 HMI 的电感式传感，支持压力触控与金属接近传感
- 可靠的非接触式液体存在和液位传感
- 先进的接近传感具备方向性，支持手势控制及 CAPSENSE™ 悬停触控
- Infineon 提供的 ModusToolbox™ 中间件简化了电容式传感设计
支持多达 32 路传感器输入，包括：
- 多达 32 路自电容式输入
- 多达 256 个互容式输入
- 多达 16 个电感式输入
- 多达 53 个可编程引脚，其中包含 8 个智能 I/O
可编程数字模块
- 六个 16 位定时器/计数器/脉冲宽度调制 (TCPWW) 模块
- 两个可配置的串行通信模块 (SCB)，支持 I2C、SPI 或 UART 接口。
- 三个专用 UART
增强可靠性：
- ESD：6.5KV (HBM)
- 1% IMO
ModusToolbox™ 软件
- 全面的多平台工具和软件库集合
- 包括板级支持包 (BSP)、外设驱动程序库 (PDL) 和 CAPSENSE™ 等中间件
应用
可穿戴设备 | 可听戴设备：
增强现实/虚拟现实眼镜，头戴式耳机
智能家居 | 家电：
大家电、厨房小家电、触控屏、智能互联的 IoT 产品
其他消费电子 | 工业领域：
个人计算机与游戏设备、消费类电子产品、调光控制器、遥控器、打印机、触控屏
CAPSENSE™ 触控传感技术
最新的第五代 CAPSENSE™ 触控传感技术能够实现全新的节能与紧凑型设计，使其成为可穿戴设备和其他电池供电智能设备模式操作的理想解决方案。凭借全新的“始终在线”传感技术，它在工作模式和待机模式下的功耗都极低，提供可延长电池寿命的颠覆性能力。
第五代 CAPSENSE™ 技术通过独特的比率计传感方法，相比前几代产品，其将信噪比 (SNR) 性能提高了 10 倍，可实现更小的传感器以用于更紧凑的外形设计。新增手套触控支持，改进了接近检测和手势控制以及直观的传感功能，如液位检测、金属表面触控感应，以及在恶劣的环境条件下提供卓越的抗噪能力和流畅的设计体验。CAPSENSE™ 在潮湿条件下也能保持触控精度，可实现完全防水的触控按钮功能。
ModusToolbox™ 软件
得益于 ModusToolbox™ 开发平台，CAPSENSE™ 应用可以轻松地从一个 PSOC™ 微控制器移植到另一个微控制器，从而为 HMI 应用在广泛的产品设计系列中提供了可扩展性。ModusToolbox™ 软件是一个现代的、可扩展的开发环境，支持广泛的 Infineon 微控制器器件，包括 PSOC™ 产品。作为开发工具、库和嵌入式运行时资产的集合，它提供了灵活而全面的开发体验。
Infineon 提供丰富的开发资源来支持 PSOC™ 4100T Plus。ModusToolbox™ 开发平台通过集成式传感器设计工具（用于液位和电感式传感）以及触控固件库（用于可靠的触控界面设计），为基于 CAPSENSE™ 技术的系统开发提供支持。得益于 ModusToolbox™ 平台，CAPSENSE™ 应用可以轻松地从一个 PSOC™ 微控制器移植到另一个微控制器，使 HMI 应用能够在广泛的产品设计系列中灵活扩展。
ModusToolbox™ 包中包含的桌面程序可实现以下功能：
- 创建新的嵌入式应用
- 管理软件组件
- 配置设备外设和中间件
- 编译、编程和调试
PSOC™ 4100T Plus 原型设计套件 - CY8CPROTO-041TP
- 基于 PSOC™ 4100T Plus 微控制器 (MCU) 并集成第五代 CAPSENSE™ 与多重传感技术的原型设计开发平台。
- 这款即插即用套件使开发人员能够创建和测试利用自容式/互容式传感功能的应用。
