dsPIC33CK Curiosity 开发板

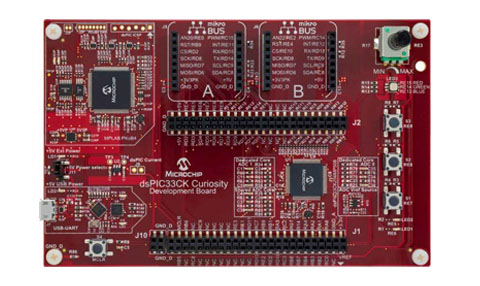

dsPIC33CK Curiosity 开发板 (DM330030) 是 dsPIC33CK 单芯高性能数字信号控制器系列的高性价比开发和演示平台。该板设计为可充分利用 Microchip 的 MPLAB® X IDE，其中包含一个集成编程器/调试器，且不需要额外的硬件，使它成为探索 dsPIC33CK 系列产品的完美起点。有关此 Curiosity 平台的更多信息，请访问我们的 Curiosity 设计中心。

主要特点

• dsPIC33CK256MP508 单芯高性能 DSC
• 集成 PICkit™ 板载 (PKOB) 编程器/调试器
• 2 个 mikroBUS™ 接口用于硬件扩展，兼容 MikroElektronika 范围广泛的现有 Click Boards™
• 使用 3.3V LDO 为 dsPIC33CK 和外部电路供电
• 可配置跳线供选择 +5V USB 电源或外部电源
• 为所有 3 运算放大器提供模拟输入滤波段
• 为运算放大器提供 MCP6021 运算放大器电压基准发生器
• 1 个红/绿/蓝 (RGB) LED
• 2 个通用绿色指示灯 LED
• 3 个通用按钮
• 1 个 MCLR 复位按钮
• 10k 电位计
• USB 至 UART 接口
• 100mil 间距母 I/O 引脚访问针座用于探测和连接到所有目标微控制器 GPIO 引脚

包装内容

• dsPIC33CK Curiosity 开发板

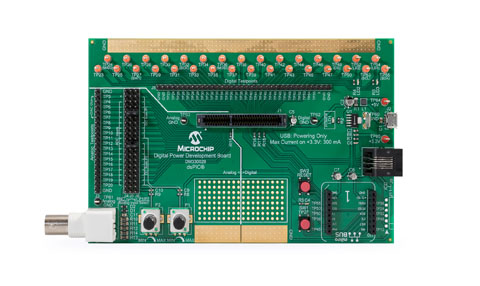

DM330029 数字电源开发板

数字电源开发板是一个演示板，它为所有兼容的 Microchip dsPIC33 的数字电源插入式模块 (DP PIM) 提供一个灵活的测量平台。

DP PIM 模块可插入到数字电源开发板中间的配对插座中。DP PIM 的所有引脚都可以通过测试环路或引脚针座进行访问。板载 Micro USB 连接器为所有电路提供直流电源输入。此外，还提供了一个 mikroBUS™ 插座用于扩展功能。

主要特点

• DP PIM 用插座
• 数字 GPIO 测试点。引脚针座可连接到数字测试点。
• ADC 和 DAC 测试点
• 外部模拟信号输入
• 从 GND 到 +3.3V 的直流电平插入电位计；它可以连接到 ADC 输入的下半部分
• 模拟输入连接跳线
• 用户按钮
• 复位按钮
• mikroBUS™ 插座
• ICSP™ 针座对板载 MCU 进行编程（6 引脚，2.54 mm 针座）
• ICSP 针座对板载 MCU 进行编程（RJ25 连接器）
• 通用焊垫区
• 焊垫用于接地连接
• USB 连接器
• 带有电源良好 (PG) 功能的板载 LDO
• 电源指示灯 LED（绿色）
• 用户 LED（红色和绿色）

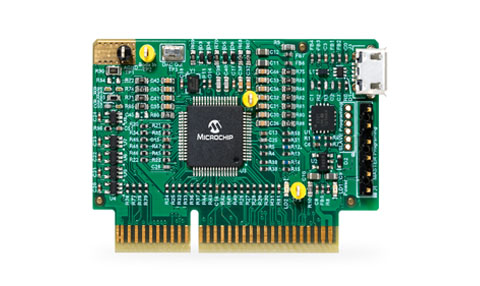

MA330049：dsPIC33CH512MP506 数字电源 PIM

dsPIC33CH512MP506 数字电源插入式模块 (DP PIM) 是一个演示板，它结合不同的电源板展示 Microchip dsPIC33CH512MP506 16 位数字信号控制器 (DSC) 的功能。

该 DP PIM 可访问 dsPIC33CH512MP506 模拟输入、数模转换器 (DAC) 输出、脉宽调制 (PWM) 输出和通用输入/输出 (GPIO) 端口。

兼容数字电源开发板（部件号 DM330029）和低压 PFC 开发板（部件号 DV330101）

主要特点

• Microchip dsPIC33CH512MP506 16 位数字信号控制器
• 用于主核的 ICSP™ 编程针座
• 可通过一个 ICSP 接口对两个内核进行编程和调试
• 带有电源良好 (PG) 功能的板载 LDO
• Micro USB 连接器
• MCP2221A USB 至 UART/I2C 串行转换器
• 板边连接接口用于模拟输入/输出、PWM 输出和 GPIO 端口
• 测试点环路用于 DAC 输出

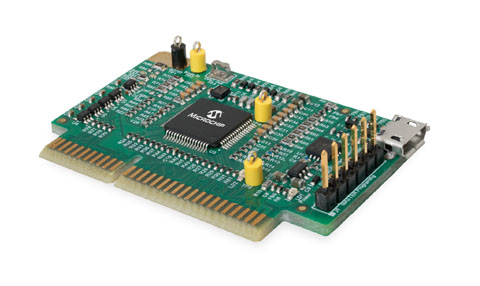

MA330048：dsPIC33CK256MP506 数字电源 PIM

dsPIC33CK256MP506 数字电源插入式模块 (DP PIM) 是 Microchip 数字电源开发板的一个构建块，它使得能够为各 dsPIC33 系列成员轻松换出控制器。这些 DP PIM 带来的灵活性也可以让客户的开发工作从中受益，但前提是他们的原型板包含了这种标准化 DP PIM 连接器。

兼容数字电源开发板（部件号 DM330029）和低压 PFC 开发板（部件号 DV330101）

主要特点

• Microchip dsPIC33CK256MP506 16 位数字信号控制器
• ICSP™ 编程针座
• 带有电源良好 (PG) 功能的板载 LDO
• Micro USB 连接器
• MCP2221A USB 至 UART/I2C 串行转换器
• 板边连接接口用于模拟输入/输出、PWM 输出和 GPIO 端口。
• 测试点环路用于 DAC 输出

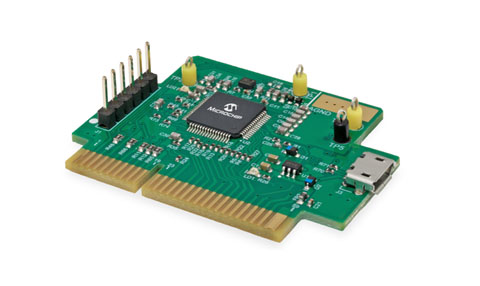

MA330043：dsPIC33EP128GS806 数字电源 PIM

dsPIC33EP128GS806 数字电源插入式模块 (DP PIM) 是一个演示板，它可展示 Microchip dsPIC33EP128GS806 16 位数字信号控制器 (DSC) 的功能。

该 DP PIM 可访问 dsPIC33EP128GS806 模拟输入、数模转换器 (DAC) 输出、脉宽调制 (PWM) 输出和通用输入/输出 (GPIO) 端口。

主要特点

• Microchip dsPIC33EP128GS806 16 位数字信号控制器（64 引脚 TQFP 封装）
• ICSP™ 编程针座（6 引脚，2.54 mm 针座）
• 带有电源良好 (PG) 功能的板载 LDO（3.6 VDC 到 6.3 VDC）
• 焊垫用于接地连接
• Micro USB 连接器
• MCP2221A USB 至 UART/I2C 串行转换器
• 电源指示灯 LED（绿色）
• 用户 LED（红色）
• 板边连接接口用于模拟输入/输出、PWM 输出和 GPIO 端口
• 通过测试点环路连接器带有运算放大器缓冲器的模拟输入；可用于波特图测量
• 测试点环路用于 DAC 输出
