LinkSwitch™-TNZ
智能家居产品可以节约 60% 的待机功耗
Power Integrations 全新 LinkSwitch-TNZ

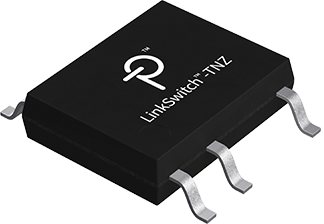

在紧凑的 SO-8C 封装中融合了离线电源转换、无损零交叉检测和可选的 X 电容器放电功能，该高效开关可用于输出电流高达 575 mA 的非隔离式降压和升降压电源，并且可为通用输入隔离式反激式设计提供高达 12 W 的输出。
全新 LinkSwitch-TNZ IC 将使智能家居和楼宇自动化 (HBA) 产品以及有限制功耗的法规要求的白色家电获益。LinkSwitch-TNZ IC 提供无损零交叉检测，可用于将智能开关和调光器的浪涌电流降至最低，为前沿和后沿调光器提供时序信息并同步系统时钟和时序功能，可显着节省待机功耗，提高开关寿命并提高系统可靠性。
智能省电。
对当今应用的未来思考
典型的分离式交流零交叉检测电路需要许多组件，并且在典型应用中消耗高达待机功率预算的一半。LinkSwitch-TNZ IC 具有集成的无损交流零交叉检测，可提供一流的轻负载效率，使更多系统功能能够在待机状态下供电，同时仍满足严格的待机规定。同时，与分离式设计相比，组件数量减少了 40% 以上。
还可以选择为高功率应用提供 X 电容器放电功能，从而更大程度地减少 PCB 空间、减少 BOM 数量并提高可靠性 (LNK331x)。去除满足 IEC62368-1 所需的泄露电阻器可以将白色家电的无负载损耗降低达 1 W。
LinkSwitch-TNZ 开关电源 IC 可在线路和负载之间实现 ±3% 的调节，使用外部偏置时的无负载损耗低于 30 mW，并且 IC 待机电流低于 100 µA。
特点
- 无损零交叉检测和信号生成
- 可选 X 电容放电功能
- 支持降压，降压-升压和反激模式
- 可选择设备电流限制
- 降低磁性元件和输出电容器的尺寸和成本
- 允许使用低成本的现成电感器
- 频率抖动降低 EMI
- 725 V MOSFET 额定值可提供出色的浪涌耐受性
- 全面的安全性和可靠性特点
- 2 线无中性线设计中待机电流低于 100 µA
- 带有外部偏置时，无负载损耗低于 30 mW
- 符合所有全球能效标准
