使用 ST 和 WE 的 1kW 模拟无桥 PFC（BARBI 拓扑）提高效率
EVL4986A-1KWBL 演示板是一种无桥 PFC 预稳压器，双升压拓扑，具有 1 kW 输出功率 (400 Vdc) 和宽输入电压范围 (90 Vac-265 Vac)，基于新的 L4986A 峰值电流模式 CCM 功率因数控制器。它是一个高达 1kW 的前端转换器，能够符合 IEC61000-3-2 和 JEITA-MITI 的要求。
本演示板是在双升压 (Barbi) 拓扑结构上设计的，使用两个分支，每个分支包含一个升压级，管理一半的主周期。每个部分均以几乎固定的频率 (65 kHz) 工作。
得益于无桥方法和 L4986A 控制 IC，该板在整个输入电压范围内都能够提供高效率和低输入电流 THD。
与类似的无桥解决方案相比，它采用的原理图降低了复杂性，而且组件也更少。由于采用了 Würth Elektronik 滤波器组件，因此 EMI 标准符合 EN55022 B 类。
EVL4986-1KWBL 演示板

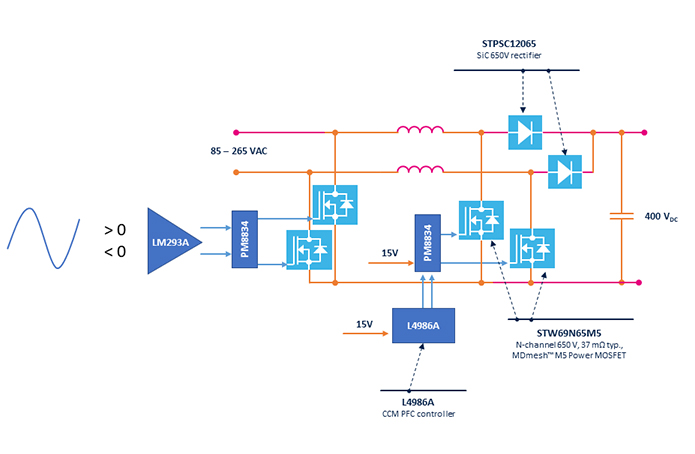

图：EVL4986-BL1KW 1.0 kW 无桥 PFC (BARBI) 板原理图
主要特点：
- • 输入市电范围：90 至 265 Vac - 频率 45 至 65 Hz
- • 输出电压/负载：400 V / 2.5 A
- • 效率：
在 230 Vac（满载）时高于 98%
在 115 Vac（满载）时高于 95.5%
在介于满载的 10% 到 100% 之间时高于 94%
- • 空载市电消耗：在 230 Vac 时低于 250 mW
- • 市电谐波符合 EN61000-3-2 A 类和 JEITA-MITI A 类
- • EMI 符合 EN55022 B 类
- • 安全性符合 EN62368
- • 尺寸：145 x 160 mm，高度 = 35 mm
- • PCB：双面、70 µm、FR-4、混合 PTH/SMT
ST Microelectronics 的特色产品

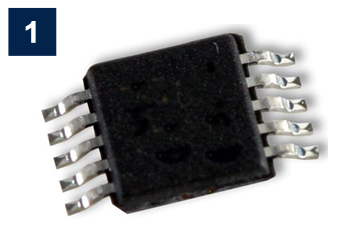

L4986
CCM PFC 控制器可高电压启动，功率良好
L4986 是一款用于升压转换器的峰值电流模式 PFC 控制器，具有专有的乘法器“仿真器”，除了创新的 THD 优化器外，它还能保证在所有工作条件下实现极低的总谐波失真 (THD) 性能。该器件采用引脚 SO 封装，为符合 EN61000-3-2 和 JEIDA-MITI 的应用中的 CCM 升压 PFC 预稳压器提供高性能/低组件数量解决方案，功率范围从几百 W 到几 kW。它嵌入了一个 800 V 高压启动模块，有两种选择——A 为 65 kHz，B 为 130 kHz。
立即购买
STW69N65M5
N 通道 650 V，0.037 mOhm 典型值，58 A MDmesh M5 功率 MOSFET，TO-247 封装
这些器件是 N 通道 MDmesh™ V 功率 MOSFET，基于创新的专有垂直工艺技术，结合了 STMicroelectronics 著名的 PowerMESH™ 水平布局结构。由此产生的产品具有极低的导通电阻，这是硅基功率 MOSFET 中无与伦比的存在，使其特别适用于需要卓越功率密度和出色效率的应用。
立即购买
STPSC12065
650V SiC 二极管
SiC 二极管是一种超高性能功率肖特基二极管。它用碳化硅衬底制造而成。宽禁带材料使得能够设计具有 650 V 额定值的肖特基二极管结构。由于采用肖特基结构，因此在关断时不会显示恢复，并且振铃模式可以忽略不计。最小电容关断行为与温度无关。该二极管安装在 D²PAK HV 中，非常适合于 PFC 应用、充电站和 DC/DC，易于符合 IEC-60664-1。
立即购买
PM8834
4A 双 LS 栅极驱动器
PM8834 是一种灵活的高频双低侧驱动器，专门设计用于高电容 MOSFET 和 IGBT。两个 PM8834 输出可独立接收和发送 4 A。通过并联两个 PWM 输出，可以获得更高的驱动电流。PM8834 提供两个启用引脚，可用于允许一个或两个输出线操作。PM8834 使用 CMOS/TTL 兼容 PWM 信号。该器件采用 SO8 或 MSOP8 封装，裸露底盘。
立即购买Würth Elektronik 的特色产品
WCAP-FTX2
薄膜电容器
WCAP-FTX2 是一个用于抑制干扰的产品系列，安全等级为 X2。它们可以用作滤波器组件，例如电源的 EMI 滤波器。它们具有自我修复属性，它们的电介质是聚丙烯。
