ST 的最新无线系列
蓝牙低能耗、Sub-Ghz 和 STM32 无线微控制器
我们为您的创新助力
ST 的最新无线系列
STMicroelectronics 致力于提供可靠、经济的无线连接解决方案：
- 将智能对象连接到互联网和云，或者在更广泛的意义上连接到物联网 (IoT)。
- 远程监控、配置和控制设备和装置。
- 使用无线通信替换电缆和连接器。
短程
每一个网络背后都有一种符合标准的无线技术，经过优化后可以满足短程连接、每位能量和带宽要求——无论其性质或用途如何。随着无线传感器网络和物联网日益重要，大多数电子系统都需要无线连接。ST 的产品组合包括各种射频收发器、无线应用处理器、网络协同处理器和适用于关键无线连接的完全认证技术模块，包括蓝牙 LE®、用于点对点设备连接的 Thread 和 Zigbee 以及用于精确定位的超宽带。
远程
每一个网络背后都有一种符合标准的无线技术，经过优化以适应远程连接、电力效率和带宽要求——无论其性质或用途。随着无线传感器网络和物联网日益重要，大多数电子系统都需要无线连接。ST 的产品组合包括各种射频收发器、无线微控制器、网络处理器 IC 和适用于关键无线连接技术的完全认证模块，包括 Sub-1GHz、LoRaWAN、Sigfox、无线 M-Bus (wM-Bus)、LTE Cat 1 和窄带物联网 (NB-IoT)、WiSUN 和 6LowPAN
短程

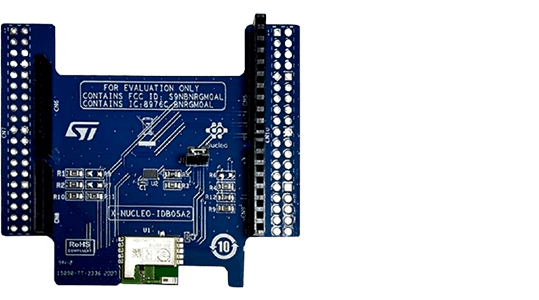

X-NUCLEO-IDB05A2
基于适用于 STM32 Nucleo 的 BlueNRG-M0 模块的蓝牙低能耗扩展板
产品描述
BlueNRG-M0 与 Bluetooth v4.2 兼容，通过了 FCC 和 IC 认证（FCC ID：S9NBNRGM0AL；IC: 8976C-BNRGM0AL)。它支持同步主/从角色，可同时用作蓝牙低能耗传感器和集线器设备。BlueNRG-M0 提供了一个完整的射频平台，外形微小，配备了集成无线电、天线、高频和 LPO 振荡器。
X-NUCLEO-IDB05A2 与 ST morpho（未安装）和 Arduino UNO R3 连接器布局兼容。X-NUCLEO-IDB05A2 通过 SPI 引脚与 STM32 微控制器连接，并允许通过更换扩展板上的电阻器更改默认的 SPI 时钟、SPI 芯片选择和 SPI IRQ。
产品规格
主要特点
- STM32 Nucleo 扩展板与 BlueNRG-M0 蓝牙 v4.2 兼容，通过了 FCC 和 IC 认证（FCC ID：S9NBNRGM0AL；IC: 8976C-BNRGM0AL）
- BlueNRG-M0 主要特点：
- 嵌入式蓝牙低能耗协议栈（GAP、GATT、SM、L2CAP、LL、RFPHY）
- 嵌入式 BlueNRG-MS 网络处理器
- 板载芯片天线
- 小外形尺寸：11.5 mm x 13.5 mm
- 配有 Arduino UNO R3 连接器
- 可扩展的解决方案，能够为更大的系统级联多个板
- 适用于与 STM32Cube 固件兼容的 BlueNRG-MS 的全面的免费开发固件库和样本
- RoHS 合规

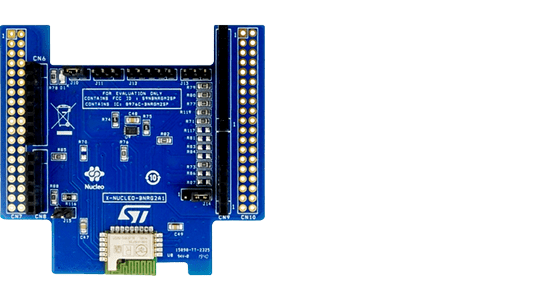

BlueNRG-2 X-NUCLEO-BNRG2A1
基于适用于 STM32 Nucleo 的 BLUENRG-M2SP 模块的蓝牙低能耗扩展板
产品描述
X-NUCLEO-BNRG2A1 扩展板为开发应用提供低能耗蓝牙连接，并可以通过 Arduino UNO R3 连接器插入 STM32 Nucleo 开发板（例如带有超低功耗 STM32 微控制器的 NUCLEO-L476RG）。
该扩展板采用基于 ST BlueNRG-2 片上系统的与蓝牙® v5.0 兼容且通过 FCC 认证的 BlueNRG-M2SP 应用处理器模块。该 SoC 在其 Cortex-M0 内核和可编程 Flash 上管理完整的蓝牙低能耗堆栈和协议，可容纳使用 SDK 开发的定制应用。BlueNRG-M2SP 模块支持主模式和从模式、通过数据长度扩展 (DLE) 实现的更高的传输速率以及 AES-128 安全加密。X-NUCLEO-BNRG2A1 通过 SPI 连接和 GPIO 引脚与 STM32 Nucleo 微控制器连接，其中一些可以通过硬件配置。
产品规格
数据概要
主要特点
- 基于通过 FCC 认证的 BlueNRG-M2SP 模块（FCC ID：S9NBNRGM2SP 和 IC：B976C-BNRGM2SP）
- 与 STM32 Nucleo 电路板兼容
- 配有 Arduino UNO R3 连接器
- 符合 Amazon AWS 的要求
- 可扩展的解决方案，能够为更大的系统级联多个板
- 适用于与 STM32Cube 兼容的 BlueNRG-2 的全面的免费开发固件库和示例
- BlueNRG-M2SP：
- 与蓝牙 v5.2 兼容
- 支持主模式和从模式
- BLE 数据包长度扩展
- 嵌入式 BALF-NRG-02D3 集成了匹配的平衡/不平衡变压器和谐波滤波器
- 接口
- 1 个 UART、1 个 I²C、1 个 SPI、14 个 GPIO、2 个多功能定时器、10 位 ADC、监视程序和 RTC、DMA 控制器、PDM 流处理器、SWD 调试接口
- 小外形尺寸：11.5mmx13.5mm
- 与蓝牙低能耗协议栈库（GAP、GATT、SM、L2CAP、LL、RFPHY）互补
- AES 安全协同处理器
- 包含多个配置文件的蓝牙低能耗 SDK
- 嵌入式 BlueNRG-2 BLE SoC：
- 高性能、超低功耗 Cortex-M0 32 位内核
- 可编程嵌入式 256kb Flash
- 带有数据保留功能的 24 KB 嵌入式 RAM
- 最高可达 +8 dBm 输出功率
- Rx 灵敏度低至 -88 dBm
- 高达 96 db 的链路预算，具有良好的链路可靠性

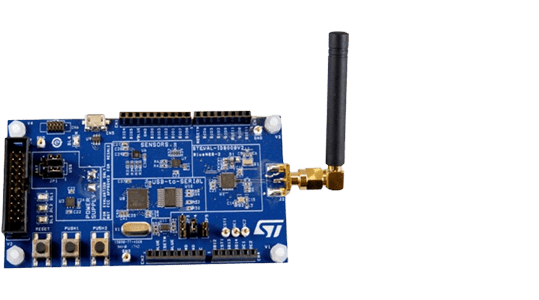

BlueNRG-2 STEVAL-IDB008V2
基于 BlueNRG-2 的评估平台
产品描述
STEVAL-IDB008V2 评估平台是基于 BlueNRG-2 的低功耗蓝牙® 片上智能系统，配备了 256 KB Flash 和 24 KB RAM，符合蓝牙® SMART v5.0 规范，支持主、从和同步主-从角色以及蓝牙低能耗扩展数据长度特性。
STEVAL-IDB008V2 还提供了一组硬件资源，用于实现广泛的应用场景：传感器数据（加速度计、压力和温度传感器）、远程控制（按钮和 LED）和通过 USB 虚拟 COM 进行的调试信息管理。提供三种电源选项（仅 USB、仅电池、外置电源与 USB），以提高应用开发和测试的灵活性。
产品规格
技术数据表
主要特点
- Bluetooth®SMART 板基于 BlueNRG-2 Bluetooth 片上低能耗系统
- 关联的 BlueNRG-2 开发套件软件包，包括固件和文档
- 最高可达 +8 dBm 的输出功率（天线连接器）
- 出色的接收器灵敏度 (-88 dBm)
- 极低的功耗：+0 dBm 时 为 7.7 mA RX 和 8.2 mA TX
- 与蓝牙® SMART v5.0 兼容，支持主、从、同步主-从角色和蓝牙低能耗扩展数据长度功能
- 新的集成式平衡/不平衡变压器 BALF-NRG-02D3，集成了匹配网络和谐波滤波器
- 用于天线或测量设备的 SMA 连接器
- 3 个用户 LED
- 2 个用户按钮
- 3D 数字加速计和 3D 数字陀螺仪
- MEMS 压力传感器与嵌入式温度传感器
- RoHS 合规

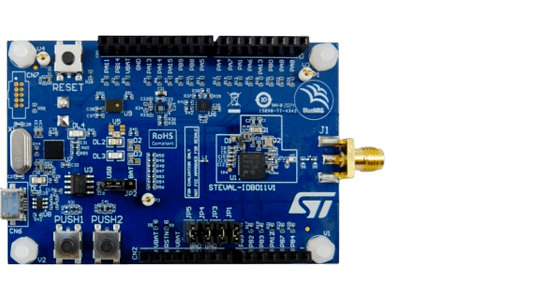

STEVAL-IDB011V1
基于 BlueNRG-355MC 片上系统的评估平台
产品描述
STEVAL-IDB011V1 评估平台旨在帮助您结合使用低功耗 BlueNRG-LP 片上系统、惯性和环境 MEMS 传感器和数字 MEMS 麦克风以及各种接口按钮和 LED 来开发和测试蓝牙® 低能耗应用。BlueNRG-LP 具有 64 MHz、32 位 ARM® Cortex®-M0+ 内核、256 KB 可编程 Flash、64 KB SRAM、MPU 和广泛的外设集（6x PWM、2x I²C、2x SPI/I2S、SPI、USART、UART、PDM、12 位 ADC SAR）。它符合蓝牙® LE 规范，支持主、从和同步主-从角色，以及数据长度扩展、2 Mbps、远程和扩展广播和扫描功能。
产品规格
技术数据表
主要特点
- 蓝牙® 低能耗评估板，基于 BlueNRG-LP 蓝牙低能耗片上系统（QFN48 包）
- 关联的 BlueNRG-LP 开发工具包软件包 (STSW-BNRGLP-DK)，包括固件和文档
- 高达 +8 dBm 的可编程输出功率（天线连接器）
- 出色的接收器灵敏度（1 Mbps 时 -96 dBm，125 bps 远程时 -103 dBm）
- 极低的功耗：灵敏度水平时 3.4 mA RX，+0 dBm 时 4.3 mA TX
- 支持主、从和同步主-从角色
- 蓝牙低能耗数据长度扩展，2 Mbps，远程和扩展广播和扫描
- 用于天线或测量设备的 SMA 连接器
- Arduino R3 连接器
- 3 个用户 LED 和 2 个用户按钮
- MEMS 数字加速计/陀螺仪
- MEMS 数字压力/温度传感器
- MEMS 数字麦克风
- 嵌入式 CMSIS-DAP 调试器和拖放编程支持
- RoHS 合规
远程

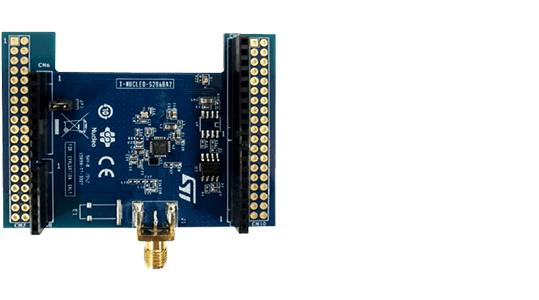

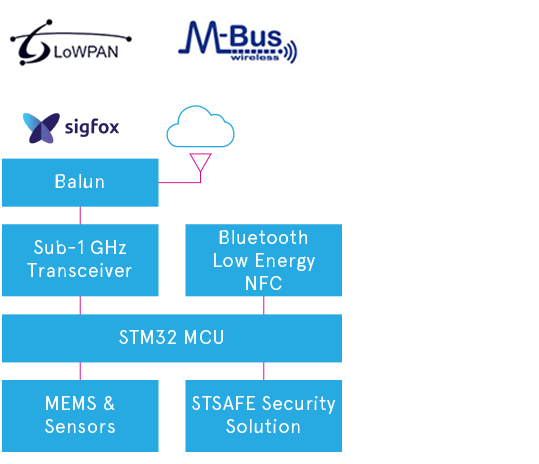

S2-LP X-NUCLEO-S2868A2
基于适用于 STM32 Nucleo 的 S2-LP 无线电的 Sub-1 GHz 868 Mhz 射频扩展板
产品描述
X-NUCLEO-S2868A2 扩展板基于 S2-LP 超低功率射频收发器，在 868 Mhz ISM 频段下工作。X-NUCLEO-S2868A2 通过 SPI 连接和 GPIO 引脚与 STM32 Nucleo 微控制器连接。您可以通过安装或移除电阻器来改变一些 GPIO。扩展板与 ST morpho 和 Arduino UNO R3 连接器兼容。
产品描述
数据概要
主要特点
- 基于 S2-LP 无线电
- S2-LP 窄带超低功率 sub-1 Ghz 收发器，针对 860 - 940 Mhz 频段进行了优化
- 可编程射频输出功率高达 +16 dBm
- 调制方案：2-FSK、2-GFSK、4-FSK、4-GFSK、OOK 和 ASK
- 空气数据速率从 0.1 到 500 kbps
- 超低功耗: +10 dBm 时 为 7 mA RX 和 10 mA TX
- IEEE 802.15.4g 硬件包支持白化、FEC、CRC 和双同步字检测
- RX 和 TX 128 字节 FIFO 缓冲区
- 支持无线 M-Bus
- 接收器灵敏度性能出色（高达 -130 dBm）
- 自动确认、重传和超时协议引擎
- 与 STM32 Nucleo 电路板兼容
- 与 Arduino UNO R3 连接器兼容
- BALF-SPI2-01D3 IPD 平衡/不平衡变压器用于匹配网络和谐波滤波器
- Sigfox 兼容
- 用于 P2P 通信的示例固件
- 借助 STM32Cube，与 6LoWPAN 兼容
- 符合 RoHS 和 WEEE 标准

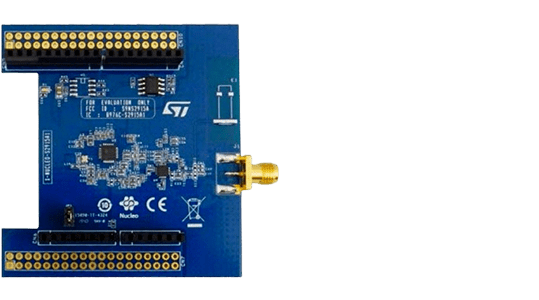

S2-LP X-NUCLEO-S2915A1
基于适用于 STM32 Nucleo 的 S2-LP 无线电的 Sub-1 GHz 915 Mhz 射频扩展板
产品描述
X-NUCLEO-S2915A1 扩展板基于 S2-LP 无线电，在 915mhz ISM 频段下工作。扩展板与 ST morpho 和 Arduino UNO R3 连接器兼容。X-NUCLEO-S2915A1 通过 SPI 连接和 GPIO 引脚与 STM32 Nucleo 微控制器连接。您可以通过安装或移除电阻器来改变一些 GPIO。
产品规格
数据概要
主要特点
- 基于 S2-LP 无线电
- S2-LP 窄带超低功率 sub-1 GHz 收发器针对 860-940 MHz 频段进行了优化
- 可编程射频输出功率高达 +27 dBm
- 调制方案：2-FSK、2-GFSK、4-FSK、4-GFSK、OOK 和 ASK
- 空气数据速率从 0.1 到 500 kbps
- 超低功耗: +10 dBm 时 为 7 mA RX 和 10 mA TX
- IEEE 802.15.4g 硬件包支持白化、FEC、CRC 和双同步字检测
- RX 和 TX 128 字节 FIFO 缓冲区
- 支持无线 M-Bus
- 接收器灵敏度性能出色（高达 -130 dBm）
- 自动确认、重传和超时协议引擎
- 与 STM32 Nucleo 电路板兼容
- 与 Arduino UNO R3 连接器兼容
- Sigfox 兼容
- 用于 P2P 通信的示例固件
- 借助 STM32Cube，与 6LoWPAN 兼容
- FCC ID：S9NS2915A
- IC ID：8976C-S2915A1
- 符合 RoHS 和 WEEE 标准

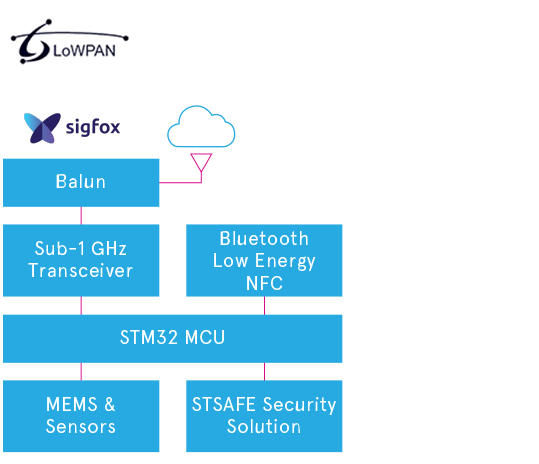

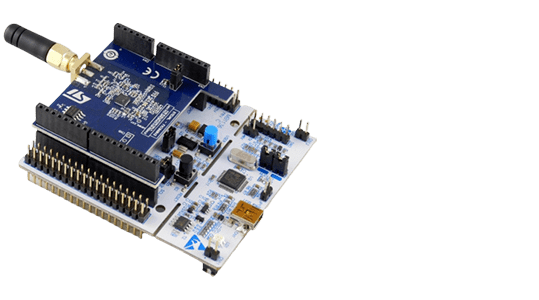

S2-LP STEVAL-FKI868V2
基于适用于 STM32 Nucleo 的 S2-LP 无线电的 Sub-1 GHz 915 Mhz 射频扩展板
产品描述
STEVAL-FKI868V2 评估板基于 S2-LP sub-1GHz 超低功耗低数据速率收发器，适用于 ISM 频段和无线 M-Bus。NUCLEO-L053R8 主板配备 STM32L0 低功耗微控制器来控制 S2-LP。该板集成了可用于更新固件的 ST-LINK/V2-1 调试器/编程器。
产品规格
数据概要
主要特点
- 独立射频模块中的 S2-LP 窄带超低功率 sub-1 GHz 收发器针对 860-940 Mhz 频段进行了优化
- STM32 Nucleo-64 开发板，带 STM32L0 MCU
- 适用于无线 M-Bus 系统
- 关联的 S2-LP 开发工具包，包括用于 STM32L 和 GUI 的文档和固件
- 可编程射频输出功率高达 +16 dBm
- 调制方案：2-FSK、2-GFSK、4-FSK、4-GFSK、OOK 和 ASK
- 空气数据速率从 0.3 到 500 kbps
- 超低功耗:
- 6.7 mA RX
- 10 mA TX @ +10 dBm
- 接收器灵敏度性能出色（高达 -130 dBm）
- 低占空比 RX/TX 工作模式
- 自动确认、重传和超时协议引擎
- 用于微控制器的 SPI 接口
- USB 接口
- RoHS 合规
短程

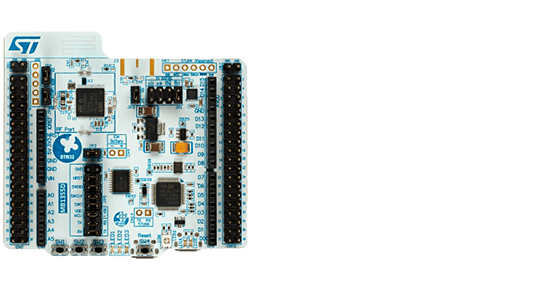

STM32WB Tools NUCLEO-WB55RG
搭载 STM32WB55RG 微控制器的 STM32 Nucleo-64 开发板，支持 Arduino、ST Zio 和 morpho 连接
产品描述
NUCLEO-WB55RG 和 NUCLEO-WB15CC STM32WB Nucleo-64 板是蓝牙® 低能耗 (BLE) 无线和超低功耗设备，嵌入了一个符合蓝牙® 低能耗 (BLE) SIG 规范 v5.2 的强大的超低功率无线电。
NUCLEO-WB55RG 还提供了符合 IEEE 802.15.4-2011 标准的无线电，并允许简单、快速地评估 STM32WB55xx 和 STM32WB35xx 设备。ARDUINO® Uno V3 连接支持和 ST morpho 头提供了一种简单的方法来扩展具有多种专用屏蔽的 STM32WB Nucleo 开放式开发平台的功能。
产品规格
DB4388 STM32WB Nucleo-64 板
主要特点
- 共同特征：
- STM32WB55RG（1-Mb 闪存，256-Kb SRAM，VFQFPN68 封装）超低功耗无线微控制器，具有：支持蓝牙® 规范 v5.2 的双核 32 位（Arm®Cortex®-M4 和专用 M0+ CPU，用于实时无线电层）2.4 Ghz 射频收发器
- 3 个用户 LED
- 1 个复位按钮和 3 个用户按钮
- 板连接器：ARDUINO® Uno V3 扩展连接器 ST morpho 扩展排针，可用于完全访问所有 STM32WB I/O
- 集成的 PCB 天线和 SMA 连接器封装
- 灵活的电源选项：ST-LINK、USB VBUS 或外部电源
- 可安装 CR2032 电池插座的板载封装
- 具有 USB 重枚举功能的板载 ST-LINK/V2-1 调试器/编程器：大容量存储，虚拟 COM 端口和调试端口
- 全面的免费软件库和示例，可用于 STM32CubeWB 微控制器包
- 支持多种集成开发环境 (IDE)，包括 IAR Embedded Workbench®、MDK-ARM、STM32CubeIDE 和 Mbed Studio
- 单板特点（仅 STM32WB55RG）
- 带有 Micro-B 连接器的 USB 用户
- 2.4 Ghz 射频收发器，支持 IEEE 802.15.4-2011 PHY 和 MAC，以及 Zigbee®、Thread® 和专有协议

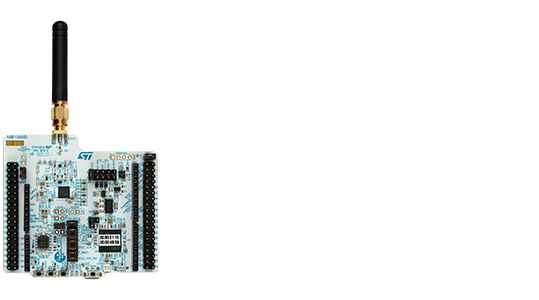

STM32WL Tools NUCLEO-WL55JC1
搭载 STM32WL55JCI 微控制器、SMPS 的 STM32 Nucleo-64 开发板，支持 Arduino 和 morpho 连接
产品描述
NUCLEO-WL55JC STM32WL Nucleo-64 开发板提供了一种实惠且灵活的方法，让用户通过 STM32WL 系列微控制器尝试新概念和构建原型，并具有各种性能、功耗和功能组合可供选择。
ARDUINO Uno V3 连接支持和 ST morpho 头提供了一种简单的方法来扩展具有多种专用屏蔽的 STM32WL Nucleo 开放式开发平台的功能。STM32WL Nucleo-64 板不需要任何单独的探针，因为它集成了 STLINK-V3E 调试器和编程器。STM32WL Nucleo-64 板提供了 STM32WL 综合软件 HAL 库和可用于 STM32CubeWL 微控制器包的各个封装的软件示例。
产品规格
数据概要
主要特点
- UFBGA73 包中的 STM32WL55JC 微控制器多协议 LPWAN 双核 32 位 (Arm®Cortex®-M4/M0+ at 48 Mhz) 搭载了：
- 超低功率微控制器
- 射频收发器（150 MHz 至 960 MHz 频段）支持 LoRa®、(G)FSK、(G)MSK 和 BPSK 调制
- 256-Kb 闪存和 64-Kb SRAM
- 3 个用户 LED
- 3 个用户按钮和 1 个复位按钮
- 32.768 kHz LSE 晶体振荡器
- 32 MHz HSE 板载振荡器
- 板连接器：
- 带 Micro-B 的 USB
- MIPI 调试连接器
- ARDUINO Uno V3 扩展连接器
- ST morpho 扩展排针封装，用于完全访问所有 STM32 I/O
- 交付时配有 SMA 天线
- 灵活的电源选项：ST-LINK、USB VBUS 或外部电源
- 带有 USB 重枚举功能的板载 STLINK-V3 调试器/编程器：大容量存储，虚拟 COM 端口和调试端口
- 全面的免费软件库和示例，可用于 STM32CubeWL 微控制器包
- 支持多种集成开发环境 (IDE)，包括 IAR Embedded Workbench®、MDK-ARM 和 STM32CubeIDE
- 适用于基于 LoRaWAN、Sigfox、wM-Bus 等多种专用协议的终端节点的快速成型
- 完全开放的硬件平台
免费平衡/不平衡变压器和滤波器
| ST CPN | 立即购买 | 匹配的 CPN | 匹配的 CPN 供应商 | |
|---|---|---|---|---|
| 射频滤波器 | MLPF-WB-01E3 | 立即购买 | STM32WB55Cx 和 STM32WB55Rx | STMicroelectronics |
| 射频滤波器 | MLPF-WB-01E3 | 立即购买 | STM32WB55Rx | STMicroelectronics |
| 射频滤波器 | MLPF-WB-01E3 | 立即购买 | STM32WB35xxx 和 STM32WB35Cx | STMicroelectronics |
| 射频滤波器 | MLPF-WB-01E3 | 立即购买 | STM32WB50xxx 和 STM32WB50Cx | STMicroelectronics |
| 射频滤波器 | MLPF-WB-01E3 | 立即购买 | STM32WB30xxx 和 STM32WB30Cx | STMicroelectronics |
| 射频滤波器 | MLPF-WB55-02E3 | 立即购买 | STM32WB55xV | STMicroelectronics |
| 平衡/不平衡变压器 | BALF-SPI-01D3 | 立即购买 | SPIRIT 1 | STMicroelectronics |
| 平衡/不平衡变压器 | BALF-SPI-02D3 | 立即购买 | SPIRIT 1 | STMicroelectronics |
| 平衡/不平衡变压器 | BALF-SPI-0xD3 | 立即购买 | SPIRIT 1 | STMicroelectronics |
| 平衡/不平衡变压器 | BALF-SPI2-01D3 | 立即购买 | S2-LP | STMicroelectronics |
| 平衡/不平衡变压器 | BALF-NRG-01D3 | 立即购买 | BlueNRG-MS（QFP32 和 CSP34） | STMicroelectronics |
| 平衡/不平衡变压器 | BALF-NRG-02D3 | 立即购买 | BlueNRG-1（QFP32 和 CSP34） | STMicroelectronics |
| 平衡/不平衡变压器 | BALF-NRG-02J5（高度<350μm)d> | 立即购买 | BlueNRG-2（QFP32 和 CSP34） | STMicroelectronics |
| 平衡/不平衡变压器 | BAL-WILC10-01D3 | 立即购买 | ATWINC1500A | Atmel |
| 平衡/不平衡变压器 | BALF-ATM-01E3 | 立即购买 | ATSAMR21E8 | Atmel |
| 平衡/不平衡变压器 | BAL-CC1101-01D3 | 立即购买 | CC1101 | 德州仪器 |
| 平衡/不平衡变压器 | BALF-112X-01D3 | 立即购买 | CC1120/ CC1125 | 德州仪器 |
| 平衡/不平衡变压器 | BALF-112X-02D3 | 立即购买 | CC1120/ CC1125 | 德州仪器 |
| 平衡/不平衡变压器 | BAL-CC25-01D3 | 立即购买 | CC2540/43/45、CC2530/31/33 | 德州仪器 |
| 平衡/不平衡变压器 | BALF-CC26-05D3 | 立即购买 | CC2610/2620/2630/2640/2650 | 德州仪器 |
| 平衡/不平衡变压器 | BAL-NRF01D3 | 立即购买 | nRF51822-QFAACx/QFABAx/nRF51422-QFAACx | Nordic Semi |
| 平衡/不平衡变压器 | BAL-NRF02D3 | 立即购买 | nRF51822-CxAx/nRF51422-CxAx | Nordic Semi |
| 平衡/不平衡变压器 | BALF-NRF01D3 | 立即购买 | nRF51822-QFAAGx/nRF51822-QFABBx | Nordic Semi |
| 平衡/不平衡变压器 | BALF-NRF01D3 | 立即购买 | nRF51422-QFAAEx/nRF51422-QFABAx | Nordic Semi |
| 平衡/不平衡变压器 | BAL-UWB-01E3(*) | 立即购买 | 建议用于 DecaWave 的 DW1000 | 超宽带 |
