使用 NI 的多功能 I/O 来支持连接
多功能输入/输出或 MIO、DAQ 设备将核心测量功能集成到单个设备中
一台设备，无限可能
为什么选择 NI DAQ？
软件
NI 为工程师搭建自动化测试和测量系统提供了最佳的软件选项。这些软件选项包括：
-
Python、C/C++、VB .NET 和 C# 支持和示例代码
-

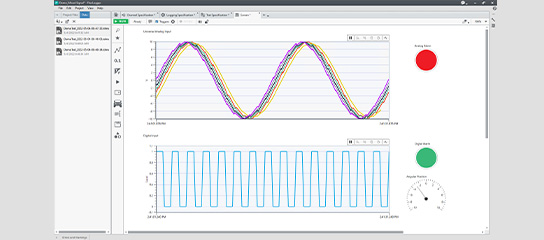

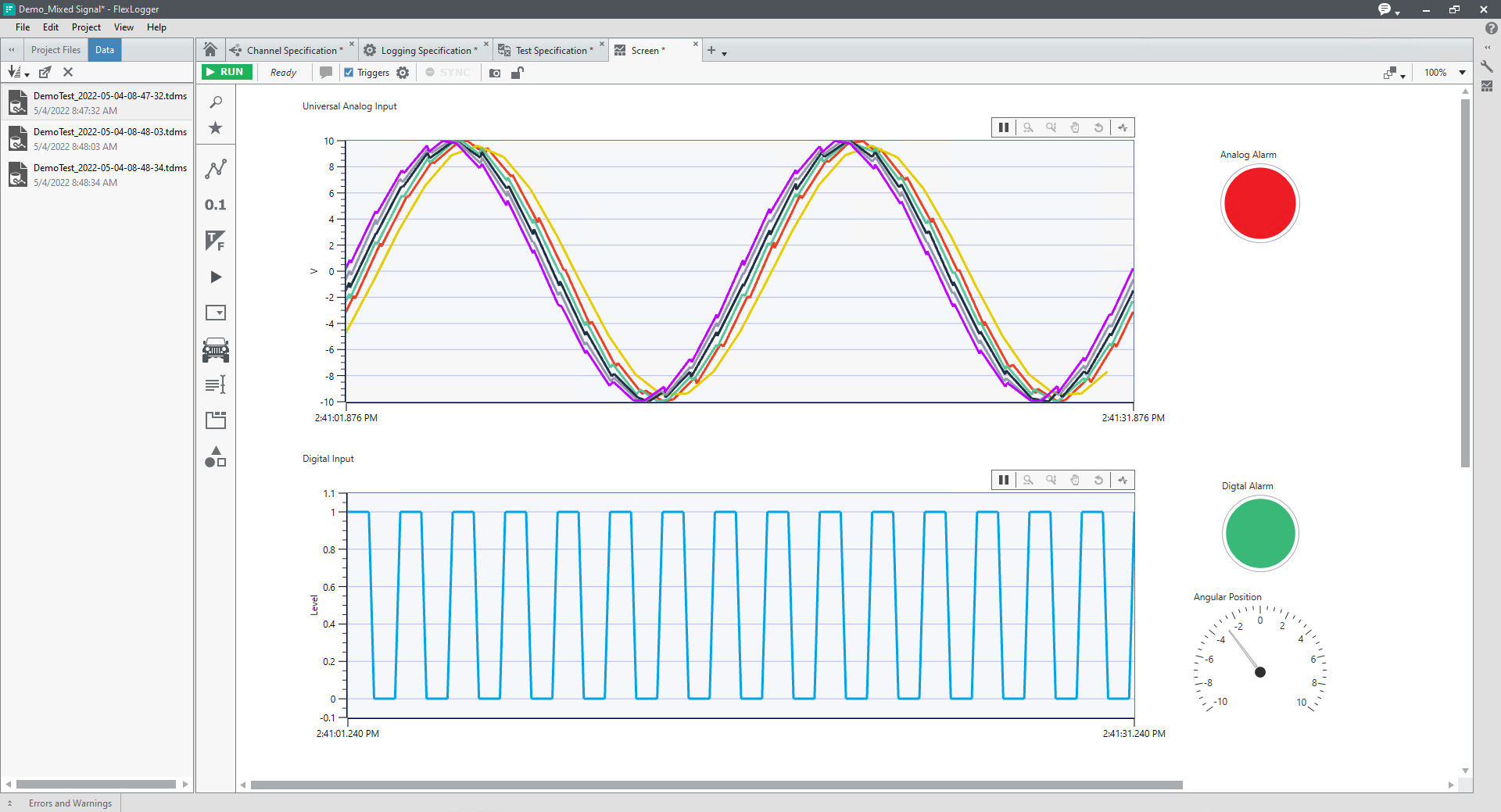

FlexLogger Lite：免费数据记录软件
-
LabVIEW：测试和测量的图形化编程环境
-
LabVIEW+ 测试软件套件包括用于高级分析、信号处理和测试序列的 LabVIEW plus 软件
-
质量
NI 硬件以可靠性和测量质量而闻名，因此工程师可以对其数据充满信心
-
灵活性
工程师使用 NI 的硬件目录及时掌握日常工作变化。仪器、传感器测量、测试软件，NI 一应俱全
多功能 I/O DAQ 能做什么？
测量 |
生成和控制 |
|---|---|
|
|
选择您的 MIO DAQ 设备
NI DAQ 硬件目录包括依靠 USB 或安装在台式计算机或 PXI 机箱内搭配 Windows PC 使用的设备。
总线供电的 USB 设备
型号 |
USB-6001 |
USB-6003 |
USB-6421 |
USB-6423 |
USB-6451 |
USB-6453 |
| 零件号 | ||||||
| 模拟输入通道（单端/差分） | 8/4 | 8/4 | 16/8 | 32/16 | 16/8 | 32/16 |
| 最大采样率* | 20 kS/s（1 通道） | 50 kS/s（1 通道） | 250 kS/s（1 通道） | 250 kS/s（1 通道） | 1 MS/s/ch（8 通道） | 1 MS/s/ch（16 通道） |
| ADC 数量 | 1 | 1 | 1 | 1 | 8 | 16 |
| 同时 | 否 | 否 | 否 | 否 | 是 | 是 |
| 分辨率 | 14 位 | 16 位 | 16 位 | 16 位 | 20 位 | 20 位 |
| 模拟输出通道 | 2 | 2 | 2 | 4 | 2 | 4 |
| 数字 I/O 通道 | 13（SW 轮询） | 13（SW 轮询） | 16 | 16 | 16 | 16 |
| 计数器 | 1 | - | 4 | 4 | 4 | 4 |
安装在 Windows 计算机中的 PCIe 设备
型号 |
PCIe-6320 |
PCIe-6321 |
PCIe-6323 |
PCIe-6351 |
PCIe-6363 |
| 零件号 | |||||
| 模拟输入通道（单端/差分） | 16/8 | 16/8 | 32/16 | 16/8 | 32/16 |
| 最大采样率* | 250 kS/s（1 通道） | 250 kS/s（1 通道） | 250 kS/s（1 通道） | 1.25 MS/c（1 通道） | 2 MS/s（1 通道） |
| ADC 数量 | 1 | 1 | 1 | 1 | 1 |
| 同时 | 否 | 否 | 否 | 否 | 否 |
| 分辨率 | 16 位 | 16 位 | 16 位 | 16 位 | 16 位 |
| 模拟输出通道 | 0 | 2 | 4 | 2 | 4 |
| 数字 I/O 通道 | 24 | 24 | 48 | 24 | 48 |
| 计数器 | 4 | 4 | 4 | 4 | 4 |
| 所需电缆和连接器块 | 各 1 个 | 各 1 个 | 各 2 个 | 各 1 个 | - |
安装在 PXI 机箱中的 PXI 设备
型号 |
PXIe-6375 |
PXIe-6363 |
PXIe-6366 |
PXIe-6349 |
PXIe-6396 |
| 零件号 | |||||
| 模拟输入通道（单端/差分） | 208/104 | 32/16 | 8/0 | 32/0 | 8/0 |
| 最大采样率* | 3.86 MS/s（1 通道） | 2 MS/s（1 通道） | 2 MS/s/ch | 500 kS/s/ch | 14 MS/s/ch |
| ADC 数量 | 1 | 1 | 8 | 32 | 8 |
| 同时 | 否 | 否 | 是 | 是 | 是 |
| 分辨率 | 16 位 | 16 位 | 16 位 | 16 位 | 18 位 |
| 模拟输出通道 | 2 | 4 | 2 | 2 | 2 |
| 数字 I/O 通道 | 24 | 48 | 24 | 24 | 24 |
| 计数器 | 4 | 4 | 4 | 4 | 4 |
| 所需电缆和连接器块 | 各 4 个 | 各 2 个 | 各 1 个 | 各 2 个 | 各 1 个 |

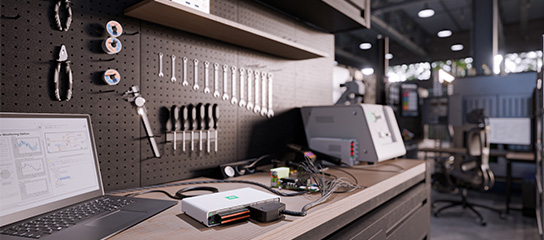

关键应用和用例
-
用于研发（学术或商业）的测量系统和试验台
-
用于产品验证的自动化测试系统
-
用于电子设备及子系统的生产测试系统
