FRDM33771BSPIEVB

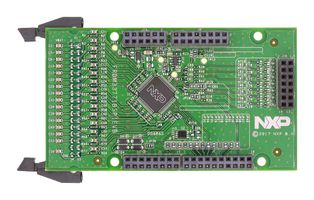

FRDM33771BSPIEVB 是 MC33771 的评估板，具有 SPI 通信功能。MC33771 是一款 14 通道电池单元控制器，适用于汽车和工业锂离子电池应用。它支持电池电压测量、无源电池平衡、GPIO、外部 EEPROM 和故障检测引脚报告。它专为支持客户开发和评估而设计。该器件可连接恩智浦 14 节电池仿真器或客户的 7-14 节串联锂离子电池模块。电池单元信息通过 SPI 接口传输到微控制器单元 (MCU)。GPIO 可配置为数字 I/O、唤醒输入、转换触发输入、用于外部温度测量的比率模拟输入、用于外部电压测量的绝对模拟输入和辅助电流检测输入。

• SPI接口
• 工作模式 LED 指示灯
• 电池平衡电阻器和集成驱动器
• 电池检测输入带低通滤波器
• 接口 I2C 与外部本地 EEPROM 相连，可存储用户定义的校准参数
• 故障检测引脚报告

内容

防静电袋中已组装和测试的评估板/模块、快速入门指南。
