159-2801-025.
带状电缆, 圆型'N'扁平护套, 屏蔽, 25 芯, 28 AWG, 0.072 mm², 100 ft, 30.5 m
已停产
产品信息
制造商产品编号159-2801-025.
库存编号1170242
技术数据表
电缆屏蔽屏蔽
导体数25Core
线规28AWG
导体横截面积0.072mm²
卷长 (英制)100ft
卷长 (公制)30.5m
外护套颜色灰色
电缆宽度31.75mm
最大股数 x 尺寸7 x 36AWG
节距1.27mm
额定电压300V
导体材料镀锡铜
外绝缘层材料PVC(聚氯乙烯)
带状电缆类型圆形护套扁平带状电缆
产品范围-
SVHC(高度关注物质)No SVHC (15-Jan-2019)
产品概述

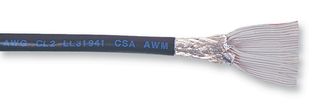

159-2801-025 是一款25芯屏蔽圆形'N'扁平护套电缆, 镀锡铜导体, PVC绝缘。这款带状屏蔽电缆带有黑色PVC护套, 铝/聚酯箔和镀锡铜编织屏蔽层 (最小覆盖85％)。该电缆具有圆形电缆的屏蔽功能特性, 以及扁平电缆的大规模端接功能特性。圆形形状适合在狭窄空间内使用, 箔编织屏蔽层可满足FCC EMI/RFI抑制标准。内层电缆采用Spectra-Zip, 交替部分扁平。每个扁平部分的长度为3/4英寸, 导体间距为0.05至0.003英寸, 非常适合IDC大规模端接方法。扁平部分确保导体对齐, 方便导体定位, 而开缝功能可方便分线。
- CPR: 尚未评估
- 高柔性
- 75Ω 阻抗
- 1MHz, 24pf/ft (78.7pf/m)电容
- 1.60ns/ft (5.25ns/m) 传播延迟
技术规格
电缆屏蔽
屏蔽
线规
28AWG
卷长 (英制)
100ft
外护套颜色
灰色
最大股数 x 尺寸
7 x 36AWG
额定电压
300V
外绝缘层材料
PVC(聚氯乙烯)
产品范围
-
导体数
25Core
导体横截面积
0.072mm²
卷长 (公制)
30.5m
电缆宽度
31.75mm
节距
1.27mm
导体材料
镀锡铜
带状电缆类型
圆形护套扁平带状电缆
SVHC(高度关注物质)
No SVHC (15-Jan-2019)
相关产品
找到 1 件产品
法律与环境
原产地：
进行最后一道重要生产流程所在的地区原产地：United States
进行最后一道重要生产流程所在的地区
进行最后一道重要生产流程所在的地区原产地：United States
进行最后一道重要生产流程所在的地区
税则号：85444995
US ECCN:EAR99
EU ECCN:NLR
RoHS 合规：是
RoHS
RoHS 邻苯二甲酸盐合规:是
RoHS
SVHC:No SVHC (15-Jan-2019)
下载产品合规证书
产品合规证书
重量（千克）：4.85
