产品概述

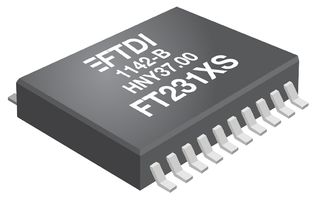

FT231XS是一款USB2.0全速芯片, 是一款紧凑型桥接器用于握手UART接口。该器件是UART, 速率可达到3Mbaud, 并且低功耗 (8mA)。FT231XS包括所有FT-X系列功能, 可以轻松为系统设计添加USB功能。
- 单芯片USB到异步串行数据传输接口
- 片上处理USB协议, 无需USB特定固件编程
- 集成2048-byte EEPROM, 用于存储设备描述符和CBUS I/O配置
- 集成时钟生成功能, 无需外部晶振+时钟o/p选项
- 数据传输速率: 300 baud到3Mbaud
- 512-Byte发送和接收缓冲区, 采用缓冲区平滑技术, 实现高数据吞吐量
- VCP和Direct (D2XX)驱动程序, 不需要额外开发USB驱动程序
- 可配置CBUS I/O引脚
- 发送和接收LED驱动信号
- UART接口支持7或8个数据位, 1或2个停止位, 奇数/偶数/标记/空格/无奇偶校验
- 同步和异步bit bang接口选项, 带读选通和写选通
- 电池充电器检测, USB端口可加快电池充电
- 设备为预编程提供了独特的USB序列号
- 支持总线供电, 自供电和高功率总线供电USB配置
- 集成+3.3V电平转换器用于USB I/O
- 3.3V CMOS驱动输出和TTL输入 (外部上拉, 可低至1V8)
- 可配置I/O引脚输出驱动强度
- 集成上电复位电路
- UART信号反相选项
- 内部3.3/1.8V LDO稳压器
- 8mA (典型值)工作电流, 125μA (典型值)电流USB暂停模式电流
- 低USB带宽消耗
- UHCI/OHCI/EHCI主控制器兼容
- USB 2.0全速兼容
警告
根据绝对最大值系统 (IEC 60134), 设备的绝对最大值如上所述, 超过最大值可能会对器件造成永久性损坏.
注释
该产品的市场需求较大, 导致交货时间延长。交货日期可能会有延迟。该产品不在折扣范围内。
技术规格
USB集成电路(IC)类型
USB-UART转换器
电源电压最小值
2.97V
接口封装类型
SSOP
针脚数
20引脚
端口数
4端口
工作温度最小值
-40°C
产品范围
FT231X
MSL
-
USB标准
USB 2.0
电源电压最大值
5.5V
IC 外壳 / 封装
SSOP
数据率
3Mbaud
端口数
4端口
工作温度最高值
85°C
合规
-
SVHC(高度关注物质)
No SVHC (21-Jan-2025)
技术文档 (1)
法律与环境
原产地:
进行最后一道重要生产流程所在的地区原产地:Taiwan
进行最后一道重要生产流程所在的地区
进行最后一道重要生产流程所在的地区原产地:Taiwan
进行最后一道重要生产流程所在的地区
税则号:85423990
US ECCN:EAR99
EU ECCN:NLR
RoHS 合规:是
RoHS
RoHS 邻苯二甲酸盐合规:是
RoHS
SVHC:No SVHC (21-Jan-2025)
下载产品合规证书
产品合规证书
重量(千克):.02
