BGA715N7E6327XTSA2
射频放大器, 20 dB增益/0.7 dB噪声, 1.55 GHz至1.615 GHz, 1.5 V至3.3 V电源, TSNP-7

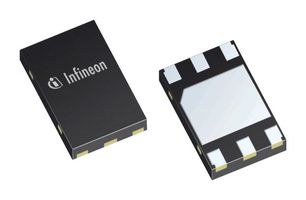

图片仅用于图解说明，详见产品说明。
产品概述
The BGA715N7 is a front-end low noise amplifier for Global Navigation Satellite Systems (GNSS) from 1550MHz to 1615MHz like GPS, Galileo, GLONASS, COMPASS and others. The LNA provides 20dB gain, 0.7dB noise figure and high linearity performance in the application configuration. Current consumption is as low as 3.3 mA. The BGA715N7 is based upon Infineon Technologies‘ B7HFM Silicon Germanium technology. It operates over a 1.5V to 3.3V supply range.
- High gain: 20dB
- Low noise figure: 0.7dB
- Low current consumption: 3.3mA
- Supply voltage: 1.5V to 3.3V
- High input 1dB-compression point -15.5dBm at 1.8V supply
- High input 3rd-order intercept point -7dBm at 1.8V supply
- B7HFM Silicon Germanium technology
- RF output internally matched to 50Ω
- Low external part count
- 2kV HBM ESD protection (including AI-pin)
技术规格
最低频率
1.55GHz
增益
20dB
封装类型
TSNP
电源电压最小值
1.5V
工作温度最小值
-40°C
产品范围
-
湿气敏感性等级
MSL 1 -无限制
最高频率
1.615GHz
噪声系数典型值
0.7dB
针脚数
7引脚
电源电压最大值
3.3V
工作温度最高值
85°C
汽车质量标准
-
SVHC(高度关注物质)
No SVHC (21-Jan-2025)
法律与环境
原产地：
进行最后一道重要生产流程所在的地区原产地：Malaysia
进行最后一道重要生产流程所在的地区
进行最后一道重要生产流程所在的地区原产地：Malaysia
进行最后一道重要生产流程所在的地区
税则号：85423390
US ECCN:EAR99
EU ECCN:NLR
RoHS 合规：是
RoHS
RoHS 邻苯二甲酸盐合规:是
RoHS
SVHC:No SVHC (21-Jan-2025)
下载产品合规证书
产品合规证书
重量（千克）：.0002
