KITMOTORDC250W24VTOBO1
Motor Control Application Kit, XMC1000, XMC4000, 3 Phase Motor, Motor Drive Power Card
2 有货
需要更多？
2 件可于 5-6 个工作日内送达(英国 库存)
| 数量 | 价钱 (含税) |
|---|---|
| 1+ | CNY937.230 (CNY1,059.0699) |
包装规格：每个
最低: 1
多件: 1
CNY937.23 (CNY1,059.07 含税)
品項附註
此订单的信息已添加到您的订单确认邮件、发票和发货通知中。
产品信息
制造商INFINEON
制造商产品编号KITMOTORDC250W24VTOBO1
库存编号4351756
技术数据表
应用系统子类型3相电机
硅芯制造商Infineon
套件应用类型电源管理 - 电机控制
硅芯号XMC1000, XMC4000
套件内容电机驱动电源卡 XMC1000、XMC4000
产品范围-
SVHC(高度关注物质)No SVHC (25-Jun-2025)
产品概述

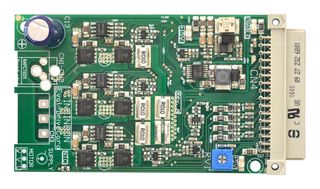

KITMOTORDC250W24VTOBO1是一款三相直流电机控制电源卡（适用于XMC1000和XMC4000驱动卡的24V直流、250W电机驱动电源卡）。 DriveCards系列微控制器板搭载隔离调试接口，专为电机控制应用优化设计。本卡支持多种配置与工况运行，包括不同输入电压及控制算法。 该"三相电机控制电源卡"兼容XMC驱动卡系列（XMC1000、XMC4000及DAVE™）。电路板专为多供电电压等级（24V/250W）设计，配合提供的直流母线分流电阻，可灵活适配多种控制算法与配置方案。
- 开关模式DC/DC降压转换器IFX90121EL V50用于5V供电
- 用于12V供电的开关模式DC/DC降压转换器
- 低电压电机驱动系统，采用H桥或三相全桥配置，24V时功率达250W
- 三相桥由三个半桥组成，采用SO8栅极驱动器IC和SSO8功率MOSFET
- 分流器用于检测支路电流和直流母线电流，并通过运算放大器进行信号调理至XMC
- 新增通用微调器至XMC接口
- 三相电机驱动桥，配备6个OptiMOS™ 80V系列的BSC014N06N功率MOSFET
- 采用场定向控制拓扑
技术规格
应用系统子类型
3相电机
套件应用类型
电源管理 - 电机控制
套件内容
电机驱动电源卡 XMC1000、XMC4000
SVHC(高度关注物质)
No SVHC (25-Jun-2025)
硅芯制造商
Infineon
硅芯号
XMC1000, XMC4000
产品范围
-
技术文档 (1)
法律与环境
原产地：
进行最后一道重要生产流程所在的地区原产地：Germany
进行最后一道重要生产流程所在的地区
进行最后一道重要生产流程所在的地区原产地：Germany
进行最后一道重要生产流程所在的地区
税则号：84733020
US ECCN:EAR99
EU ECCN:NLR
RoHS 合规：是
RoHS
RoHS 邻苯二甲酸盐合规:是
RoHS
SVHC:No SVHC (25-Jun-2025)
下载产品合规证书
产品合规证书
重量（千克）：.0003
