KITXMC1400DCV1TOBO1
Motor Control Application Kit, XMC1400, 3 Phase Motor, Drive Card
3 有货
需要更多？
3 件可于 5-6 个工作日内送达(英国 库存)
| 数量 | 价钱 (含税) |
|---|---|
| 1+ | CNY584.110 (CNY660.0443) |
包装规格：每个
最低: 1
多件: 1
CNY584.11 (CNY660.04 含税)
品項附註
此订单的信息已添加到您的订单确认邮件、发票和发货通知中。
该代码将添加到订单确认、发票、发货通知、订单确认电子邮件和产品标签中。
产品信息
制造商INFINEON
制造商产品编号KITXMC1400DCV1TOBO1
库存编号4351761
技术数据表
应用系统子类型3 相电机驱动器
硅芯制造商Infineon
套件应用类型电源管理 - 电机控制
硅芯号XMC1400
套件内容驱动卡 XMC1400
产品范围-
SVHC(高度关注物质)No SVHC (21-Jan-2025)
产品概述

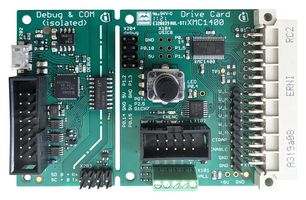

KITXMC1400DCV1TOBO1为XMC1400驱动卡板。KIT-XMC1400-DC-V1板采用双电隔离供电域设计。左侧为调试域，内置XMC4200 MCU作为板载调试控制器（OBD），并配备电平转换器连接至5V调试接口（如驱动监控USB棒KIT-DRIVEMONI-USB-V2）。调试域可通过USB接口（5V）或Infineon调试接口供电。中部为电源GND供电域，为MCU及外设组件供电，通常由电源板接口供电。驱动卡在电源GND域的典型电流消耗为25mA。
- Infineon XMC1400 微控制器（基于 ARM® Cortex™-M0 + 数学协处理器）
- 板载J-Link Lite调试器（带电隔离）
- 集成霍尔传感器与编码器接口（霍尔接口与编码器接口）
- USIC接口连接器支持UART/SPI/I2C协议
- 兼容Infineon功率板（例如XMC750W电机控制应用套件中的功率板）
- DAVE™ 平台全面支持，配备电机控制应用程序库
- 6个LED指示灯（2个电源指示灯，1个用户LED（P0.4），1个编码器使能LED，2个调试LED（DEBUG、COM））
- 电位器连接至模拟输入P2.5（ADC组1，通道7）
技术规格
应用系统子类型
3 相电机驱动器
套件应用类型
电源管理 - 电机控制
套件内容
驱动卡 XMC1400
SVHC(高度关注物质)
No SVHC (21-Jan-2025)
硅芯制造商
Infineon
硅芯号
XMC1400
产品范围
-
技术文档 (1)
法律与环境
原产地：
进行最后一道重要生产流程所在的地区原产地：Germany
进行最后一道重要生产流程所在的地区
进行最后一道重要生产流程所在的地区原产地：Germany
进行最后一道重要生产流程所在的地区
税则号：84733020
US ECCN:EAR99
EU ECCN:NLR
RoHS 合规：是
RoHS
RoHS 邻苯二甲酸盐合规:是
RoHS
SVHC:No SVHC (21-Jan-2025)
下载产品合规证书
产品合规证书
重量（千克）：.0003
