2461

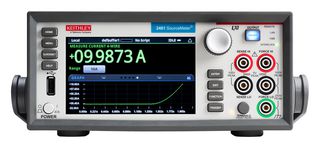

2461 是吉时利的下一代 SourceMeter 源测量装置，100V、10A、1000W，真正实现了欧姆定律（电流、电压和电阻）测试触手可及。其创新的图形用户界面和先进的电容式触摸屏技术可实现直观的使用，最大限度地减少学习曲线，使工程师和科学家能够更快地学习、更智能地工作、更轻松地发明。该仪器具有 10A/1000W 脉冲电流和 7A/100W 直流电流能力，结合双 18 位 1MS/s 数字转换器，专为表征和测试高功率材料、器件和模块（如 SiC、GaN、DC-DC 转换器、功率 MOSFET、太阳能电池和电池板、LED 和照明系统、电化学电池和电池等）而优化。这些新功能与吉时利数十年来开发高精度、高准确度 SMU 仪器的专业技术相结合，将使 2461 在未来数年内成为实验室和机架上大电流应用的 "首选仪器"。

• 分析仪, 曲线追踪仪，与I-V系统的性能, 低成本
• 5英寸高分辨率电容式触摸屏GUI
• 0.012%基础测量精度, 6½位分辨率
• 覆盖范围广，高达 105V/7A，直流 100W，100V/10A 脉冲，最大 1000W
• 双 1MS/s 数字转换器，用于快速采样测量
• 拉电流和灌电流(4象限)操作
• 内置上下文相关的前部面板辅助
• 前面板输入香蕉插孔；后面板凤凰接口
• 2460 SCPI、TSP® 脚本编程模式，2420、2425、2430、2440 SCPI 兼容编程模式
• 106 x 255 x 425mm, 4.04Kg (带支架), 88 x 213 x 403mm, 3.58Kg (不带支架) (HxWxD)

内容

2461 SourceMeter® 设备、高性能测试引线、USB-B-1 A 型至 B 型 USB 电缆、CS-1616-3 安全互锁配接连接器、CA-180-3A TSP-link/ 以太网电缆、快速入门指南。文档可从 www.tek.com 获取。测试脚本生成器软件、快速启动软件、LabVIEW 和 IVI 驱动程序可从 www.tek.com 网站获取。

警告

所有输出与保护端子上可能存在危险电压. 电击可能导致人身伤害或死亡, 请勿在仪器开启时建立或断开与2461的连接.
