2470

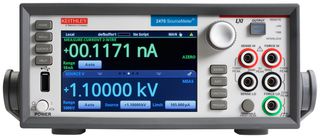

2470 是吉时利的新一代 SourceMeter 源测量单元 (SMU)，1000V、1A、20W，真正将欧姆定律（电流、电压和电阻）测试带到您的指尖。其创新的图形用户界面 (GUI) 和先进的电容式触摸屏技术可实现直观的使用，并最大限度地减少学习曲线，使工程师和科学家能够更快地学习、更智能地工作、更轻松地发明。2470 具有 1100V 和 10 fA 的能力，专为表征和测试高电压、低漏电器件、材料和模块而优化，如 SiC、氮化镓 (GaN)、功率 MOSFET、瞬态抑制器件、电路保护器件、电源模块、电池等。这些新功能与吉时利数十年来开发高精度、高准确度 SMU 仪器的专业技术相结合，使 2470 成为实验室和测试机架中高压源和低电流测量应用的 "首选仪器"。

• 分析仪, 曲线追踪仪，与I-V系统的性能, 低成本
• 5英寸高分辨率电容式触摸屏GUI
• 0.012%基础测量精度, 6½位分辨率
• 覆盖范围广，高达 1100V / 1A DC 20W 最大 10fA 测量分辨率
• 拉电流和灌电流(4象限)操作
• 内置上下文相关的前部面板辅助
• 前部面板输入香蕉插孔; 后部面板输入三轴连接
• 2450 SCPI和TSP®脚本编程模式, 2400 SCPI兼容编程模式
• Keithley KickStart软件可执行I-V表征
• 106 x 255 x 425mm, 4.04Kg (带支架), 88 x 213 x 403mm, 3.58Kg (不带支架) (HxWxD)

内容

2470 SourceMeter®设备, 高性能测试引线, USB-B-1 A至B USB电缆, CS-1616-3安全互锁连接器, CA-180-3A TSP-link/以太网电缆, 快速入门指南。文档 (可下载)。测试脚本生成器软件 (可下载), KickStart启动软件 (可下载), LabVIEW和IVI驱动程序 (可下载)。

警告

所有输出与保护端子上可能存在危险电压. 电击可能导致人身伤害或死亡, 请勿在仪器开启时建立或断开与2470的连接.
