MCP23X17EV

评估板, gPIO扩展器, ICSP针座, 3.0V至5V直流电源

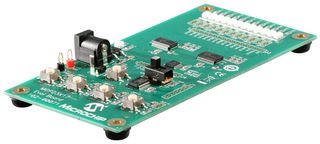

图片仅用于图解说明,详见产品说明。

制造商产品编号:
MCP23X17EV
库存编号
1332095
技术数据表:
MCP23X17EV   Datasheet
查看所有技术文档

产品概述

The MCP23X17EV is a MCP23X17 16bit GPIO expander evaluation board, demonstrates simple input/output functionality of the MCP23017 I2C interface and the MCP23S17 SPI interface. Both the devices are connected to the same inputs and outputs and selector switch is used to select which device the PICmicro controls. A mux is used to route the serial (I2C or SPI) from the PICmicro to the MCP23X17. Four MCP23X17 pins are configured as inputs and connected to four momentary push buttons. The remaining twelve GPIO pins are configured as outputs and connected to LEDs. Each button causes the LEDs to sequence in a predetermined pattern. The MCP23X17 is provided in small, space saving 18 lead SSOP packages.
  • Demonstrates the MCP23X17 devices in a simple I/O application
  • ICSP header for the PICmicro allows users to Customise firmware to further evaluate the MCP23X17
  • Jumpers and headers allow the MCP23X17 to connect directly to custom applications for prototype work
  • Can be powered from a 3.0V to 5V DC power source (connected to the 5V and GND test points)

应用

通信与网络, 嵌入式设计与开发

内容

MCP23X17 Evaluation Board, AIPD Evaluation Board, CD ROM.

附注

仅限90天保修, 保修期到期后, 必须经过Microchip处理

产品信息

想要查看类似产品?只需在下方选择所需属性并点击按钮 ×


:
接口

:
GPIO扩展器

:
Microchip

:
MCP23017, MCP23S17

:
-

:
电路板, I2C/SIP接口, CD, 文档

查找类似产品 选择并修改以上属性即可查找类似产品。
