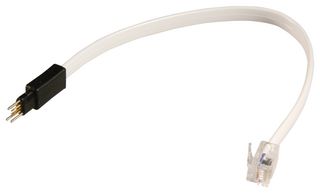

TC2030-MCP-NL

TC2030-MCP-NL是一个不带支架版本的销连接(tag connect)电缆, 提供简可靠的方式将调试器,编程器及其它测试设备连接至PCB板, 同时降低电板成本, 方便有效地产品编程. 销连接使用一种特殊设计的连接器(专利申请中), 这种连接器不需要将编程针座或其它配对连接器安装于PCB板上. 销连接使用测试100,000次的弹簧针确保安全连接至电板垫上特殊印刷的区域, 并能够固定在电路板上. 此印刷区域占据空间小至0.02平方英寸, 意味着如有需要, 连接处可紧邻MCU. 此电缆使用高度可靠的弹簧针连接至电路板上极小的区域, 并可固定在电路板之上. 三根钢针确保准确对齐且方向正确, 在高速程序运转时可以用手稳固.

• PCB板上不需要配对连接器
• 占用空间极小
• 高度可靠的POGO弹簧针用于安全连接
• 坚固耐用的设计利于反复使用
• 特殊设计, 避免错误方式插入
• 两种设计版本, 降低成本, 节约时间并节省PCB板上空间
• 适合于有限空间的电板程序运行保护及应用

应用

嵌入式设计与开发

注释

兼容MPLAB REAL ICE, MPLAB ICD 3与MPLAB ICD 2.
