RD33775ACNCEVB

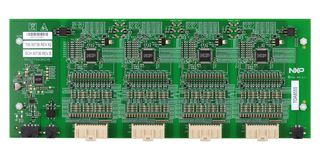

RD33775ACNCEVB 是一款集中式电池单元监控单元（CMU）参考设计，属于 NXP HVBMS参考设计系列。该板载有 4 个最新一代 MC33775A电池单元控制器，以及支持与主板进行 CAN FD 通信的 MC33665A 通信网关。该板可监控多达 56 个电池单元，非常适合快速原型开发。

• MC33665A 通用 BMS 通信 TPL 收发器和 CAN FD 网关
• MC33775 14通道锂离子电池单体控制器IC
• 4 个 MC33775A 电池单元控制器，最多支持 56 个电池单元，可通过在菊花链中添加 CMU 进行扩展
• 高精度电池电压测量通道，具备平均值计算和高级滤波功能
• 温度传感器输入，支持 BCC 规范的先进滤波
• 集成电池均衡功能，最大电流 300mA
• CAN FD 通信
• 高速 CAN FD 收发器，最高 5Mbit/s

内容

RD33775ACNCEVB、MC33665A 的 CAN FD 接口、连接 MC33775A 的传输协议链路（TPL）、一条 TPL 菊花链电缆、一条电源和 CAN 接口电缆、四条电池接口电缆、快速入门指南。
