产品信息
制造商ONSEMI
制造商产品编号NCP1399AMDR2G
库存编号2760553RL
技术数据表
输入电压最小值-
输入电压最大值-
IC 外壳 / 封装SOIC
电源电压最小值-
针脚数16引脚
电源电压最大值20V
最大额定功率-
拓扑结构半桥
隔离隔离式
开关频率100kHz
芯片安装表面安装
工作温度最小值-55°C
工作温度最高值150°C
产品范围-
合规-
MSLMSL 1 -无限制
SVHC(高度关注物质)No SVHC (27-Jun-2024)
控制器芯片封装类型SOIC
占空比 (%)50%
频率750kHz
工作电源电流5.4mA
UVLO8.9V
产品概述

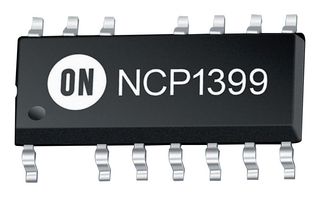

On Semiconductor的NCP1399AMDR2G是一款高性能的电流模式谐振控制器,集成了高电压驱动器,采用16针SOIC封装。这款高性能的电流模式控制器适用于半桥谐振转换器。该控制器实现了600V栅极驱动器,简化了布局,减少了外部元件数量。内置的掉电输入功能简化了控制器在所有应用中的实施。在需要PFC前级的应用中,NCP1399拥有一个专门的输出来驱动PFC控制器。这一特点与专用的跳过模式技术共同进一步提高了整个应用的轻载效率。这包括过载保护、防止硬开关周期的过流保护、掉电检测、光耦开路检测、自动死区时间调整、过压和过温保护。它被用于平板显示器电源转换器、适配器和离线电池充电器。
- 从20KHz到750KHz的高频操作,电流模式控制方案
- 具有最大死区时间夹的自动死区时间
- 用于快速谐振槽稳定的专用启动序列
- 自动恢复过载保护和输出短路保护
- 失调开关保护,开路反馈回路保护
- 定时器FB故障源,自动恢复FB故障,锁存OVP故障,锁存OTP故障
- 具有极低泄漏电流的启动电流源
- 在关闭模式或故障模式下的动态自供电(DSS)操作
- 工作结温范围: -40°C至125°C
- 跳跃模式操作,提高轻载效率
技术规格
输入电压最小值
-
IC 外壳 / 封装
SOIC
针脚数
16引脚
最大额定功率
-
隔离
隔离式
芯片安装
表面安装
工作温度最高值
150°C
合规
-
SVHC(高度关注物质)
No SVHC (27-Jun-2024)
占空比 (%)
50%
工作电源电流
5.4mA
输入电压最大值
-
电源电压最小值
-
电源电压最大值
20V
拓扑结构
半桥
开关频率
100kHz
工作温度最小值
-55°C
产品范围
-
MSL
MSL 1 -无限制
控制器芯片封装类型
SOIC
频率
750kHz
UVLO
8.9V
法律与环境
原产地:
进行最后一道重要生产流程所在的地区原产地:Philippines
进行最后一道重要生产流程所在的地区
进行最后一道重要生产流程所在的地区原产地:Philippines
进行最后一道重要生产流程所在的地区
税则号:85423990
US ECCN:EAR99
EU ECCN:NLR
RoHS 合规:是
RoHS
RoHS 邻苯二甲酸盐合规:是
RoHS
SVHC:No SVHC (27-Jun-2024)
下载产品合规证书
产品合规证书
重量(千克):.000341
