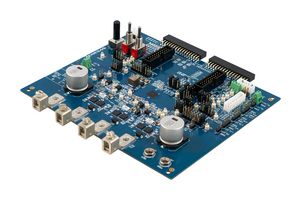

RTKA227063DE0000BU
Evaluation Board, RAA227063, 3-Phase BLDC Driver, Power Management
可订购
制造商标准交货时间：40 周
有货时请通知我
| 数量 | 价钱 (含税) |
|---|---|
| 1+ | CNY2,391.500 (CNY2,702.395) |
包装规格：每个
最低: 1
多件: 1
CNY2,391.50 (CNY2,702.40 含税)
品項附註
此订单的信息已添加到您的订单确认邮件、发票和发货通知中。
产品信息
制造商RENESAS
制造商产品编号RTKA227063DE0000BU
库存编号3864475
技术数据表
应用系统子类型三相BLDC驱动器
硅芯制造商Renesas
套件应用类型电源管理 - 电机控制
硅芯号RAA227063
套件内容Eval Board RAA227063
产品范围-
SVHC(高度关注物质)No SVHC (25-Jun-2025)
产品概述
RTKA227063DE0000BU评估板（EVB）用于测试瑞萨电子RAA227063智能栅极驱动器IC，该器件适用于3相无刷直流（BLDC）电机应用，工作电压范围4.5V至60V。此逆变器板配合MCU实现电机驱动功能，可测试该IC的所有不同设计配置。 可配置RAA227063为串行外设接口(SPI)或硬件接口等多种模式。提供与MCU的接口用于电机电流/电压检测、PWM信号传输、故障状态监测、IC使能控制、SPI连接等功能。 该板卡可轻松全面评估所有IC及板级功能。除支持无MCU/固件/电机的IC功能测试外，还可配合搭载适配固件的MCU板及直流电机进行电机驱动测试与演示。
- 输入门驱动PWM信号可来自MCU或外部信号发生器
- MCU 连接器与瑞萨 MCU 卡兼容，如 RL78、RX13T、RX23T、RA2E1 和 RA6T1
- 标准 SPI 通信用于编程 IC 寄存器
- 为MCU供电（默认3.3V，可配置范围1.2V至5V）
- 支持无传感器电机和霍尔传感器电机
- 六只MOSFET构成三相电机驱动桥式电路
- 三相电机电流检测用三支分流电阻
- 电源输入范围4.5V至60V，电机驱动MOSFET额定值为80V/132A
- 栅极驱动电压：默认12V，可配置范围5V至15V
- 板尺寸为5.55英寸×6.31英寸
技术规格
应用系统子类型
三相BLDC驱动器
套件应用类型
电源管理 - 电机控制
套件内容
Eval Board RAA227063
SVHC(高度关注物质)
No SVHC (25-Jun-2025)
硅芯制造商
Renesas
硅芯号
RAA227063
产品范围
-
相关产品
找到 1 件产品
法律与环境
原产地：
进行最后一道重要生产流程所在的地区原产地：United States
进行最后一道重要生产流程所在的地区
进行最后一道重要生产流程所在的地区原产地：United States
进行最后一道重要生产流程所在的地区
税则号：84733020
US ECCN:EAR99
EU ECCN:NLR
RoHS 合规：是
RoHS
RoHS 邻苯二甲酸盐合规:是
RoHS
SVHC:No SVHC (25-Jun-2025)
下载产品合规证书
产品合规证书
重量（千克）：.000001
