BSM180C12P3C202
碳化硅MOSFET, 斩波器, N通道, 180 A, 1.2 kV, Module
12 有货
需要更多？
12 件可于 5-6 个工作日内送达(英国 库存)
| 数量 | 价钱 (含税) |
|---|---|
| 1+ | CNY3,671.800 (CNY4,149.134) |
包装规格：每个
最低: 1
多件: 1
CNY3,671.80 (CNY4,149.13 含税)
添加部件编号/注释行
此订单的信息已添加到您的订单确认邮件、发票和发货通知中。
该代码将添加到订单确认、发票、发货通知、订单确认电子邮件和产品标签中。
产品信息
制造商ROHM
制造商产品编号BSM180C12P3C202
库存编号3573219
技术数据表
MOSFET模块配置斩波器
通道类型N通道
电流, Id 连续180A
漏源电压, Vds1.2kV
漏源接通状态电阻-ohm
晶体管封装类型Module
针脚数-引脚
Rds(on)测试电压-V
阈值栅源电压最大值5.6V
功率耗散880W
工作温度最高值150°C
产品范围-
SVHC(高度关注物质)Lead (23-Jan-2024)
产品概述

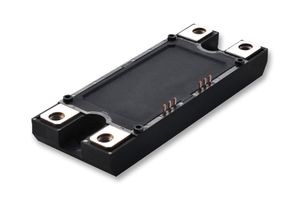

BSM180C12P3C202 is a SiC power module. This product is a chopper module consisting of SiC-UMOSFET and SiC-SBD from ROHM. Application includes motor drive, converter, photovoltaics, wind power generation.
- Low surge, low switching loss, high-speed switching possible
- Reduced temperature dependence
- 1.8V typical static drain-source on-state voltage (Tj=25°C, IC=180A, VGS=18V)
- 10µA maximum drain cut-off current (VDS=1200V, VGS=0V, Tj=25°C)
- Gate-source threshold voltage range from 2.7V to 5.6V (VDS=10V, ID=50mA, Tj=25°C)
- 9nF typical input capacitance (VDS=10V, VGS=0V, 100KHz, Tj=25°C)
- 30ns typ switching characteristics (VGS(on)=18V, VGS(off)=0V, VDS=600V, RG=3.9ohm inductive load)
- 2500Vrms isolation voltage (terminals to baseplate, f=60Hz AC 1min)
- 1.4ohm typical gate resistance (Tj=25°C)
- Junction temperature range from -40°C to150°C
技术规格
MOSFET模块配置
斩波器
电流, Id 连续
180A
漏源接通状态电阻
-ohm
针脚数
-引脚
阈值栅源电压最大值
5.6V
工作温度最高值
150°C
SVHC(高度关注物质)
Lead (23-Jan-2024)
通道类型
N通道
漏源电压, Vds
1.2kV
晶体管封装类型
Module
Rds(on)测试电压
-V
功率耗散
880W
产品范围
-
技术文档 (1)
法律与环境
原产地：
进行最后一道重要生产流程所在的地区原产地：Japan
进行最后一道重要生产流程所在的地区
进行最后一道重要生产流程所在的地区原产地：Japan
进行最后一道重要生产流程所在的地区
税则号：85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS 合规：是
RoHS
RoHS 邻苯二甲酸盐合规:是
RoHS
SVHC:Lead (23-Jan-2024)
下载产品合规证书
产品合规证书
重量（千克）：.28
