EVALSTDRIVE101
演示板, STDRIVE101, 3相DC无刷电机控制
可订购
制造商标准交货时间：3 周
有货时请通知我
| 数量 | 价钱 (含税) |
|---|---|
| 1+ | CNY1,543.820 (CNY1,744.5166) |
包装规格：每个
最低: 1
多件: 1
CNY1,543.82 (CNY1,744.52 含税)
品項附註
此订单的信息已添加到您的订单确认邮件、发票和发货通知中。
产品信息
制造商产品编号EVALSTDRIVE101
库存编号3617719
技术数据表
应用系统子类型三相直流无刷电机控制
硅芯制造商STMicroelectronics
套件应用类型电源管理
硅芯号STDRIVE101
套件内容演示板 STDRIVE101
产品范围-
SVHC(高度关注物质)No SVHC (25-Jun-2025)
产品概述

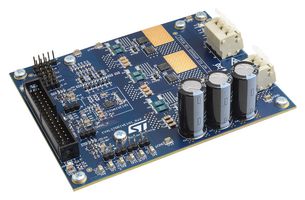

EVALSTDRIVE101是基于三相栅极驱动器STDRIVE101和STL110N10F7功率MOSFET的演示板。 该评估板专为驱动三相无刷直流电机设计，可通过电机控制接口连接不同型号的STM32微控制器。板载配置支持单分流与三相分流两种模式，并在两种模式下均可实现FOC（反电势控制）与六步法控制算法。 板载霍尔传感器接口与相位检测网络支持实现带传感器和无传感器两种运动控制算法。EVALSTDRIVE101可全面评估STDRIVE101及其特性，包括用于过流保护的嵌入式比较器和每个功率MOSFET的漏源电压检测功能。
- 输入总线电压范围6V至75V，带专用监测功能
- 基于 STL110N10F7 功率 MOSFET 的输出电流高达 20Arms 功率级
- 2种输入策略（启用/带可调死区时间生成的输入/带互锁的直接驱动）
- 电源MOSFET的VDS检测
- 带内部比较器的过流保护
- 三分流或单分流可配置电流检测
- BEMF或数字霍尔传感器电路
- 用于PCB温度监测的NTC传感器
- 电机控制连接器兼容多种STM32开发板及系统
技术规格
应用系统子类型
三相直流无刷电机控制
套件应用类型
电源管理
套件内容
演示板 STDRIVE101
SVHC(高度关注物质)
No SVHC (25-Jun-2025)
硅芯制造商
STMicroelectronics
硅芯号
STDRIVE101
产品范围
-
相关产品
找到 2 件产品
法律与环境
原产地：
进行最后一道重要生产流程所在的地区原产地：Italy
进行最后一道重要生产流程所在的地区
进行最后一道重要生产流程所在的地区原产地：Italy
进行最后一道重要生产流程所在的地区
税则号：84733020
US ECCN:EAR99
EU ECCN:NLR
RoHS 合规：是
RoHS
RoHS 邻苯二甲酸盐合规:是
RoHS
SVHC:No SVHC (25-Jun-2025)
下载产品合规证书
产品合规证书
重量（千克）：.2
