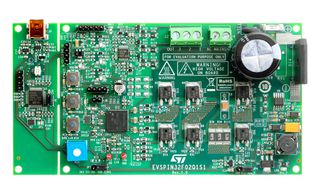

EVSPIN32F02Q1S1
评估板, STSPIN32F0251Q/TR, 电动机控制, 3相 PMSM / BLDC 电动机逆变器
可订购
制造商标准交货时间：5 周
有货时请通知我
| 数量 | 价钱 (含税) |
|---|---|
| 1+ | CNY790.890 (CNY893.7057) |
包装规格：每个
最低: 1
多件: 1
CNY790.89 (CNY893.71 含税)
品項附註
此订单的信息已添加到您的订单确认邮件、发票和发货通知中。
产品信息
制造商产品编号EVSPIN32F02Q1S1
库存编号3652187
技术数据表
应用系统子类型三相PMSM/BLDC电机逆变器
硅芯制造商STMicroelectronics
套件应用类型电机控制
硅芯号STSPIN32F0251Q/TR
套件内容评估板 STSPIN32F0251Q/TR
产品范围-
SVHC(高度关注物质)No SVHC (25-Jun-2025)
产品概述
EVSPIN32F02Q1S1 开发板是一款基于 STSPIN32F0251 控制器的三相完整逆变器，该控制器集成了三相 250 V 栅极驱动器和 Cortex®-M0 STM32 微控制器。功率级采用 STD17NF25 MOSFET，但也可使用任何采用 DPAK 或 powerFLAT 6x5 封装的 IGBT 或功率 MOSFET。该板采用单分流传感器拓扑，可实现带传感器和无传感器的 FOC 以及 6 步控制算法。这使得该板能够驱动永磁同步电机 (PMSM) 和无刷直流电机 (BLDC)。该评估板支
- 输入电压范围：15VAC（20VDC）至120VAC（170VDC）
- STD17NF25 MOS功率级 V(DS) = 250V，RDS(on) 最大 = 0.165ohm
- 过流阈值设定为16A峰值
- 支持IGBT/MOSFET封装DPAK、PowerFlat 6x5的双引脚布局
- 单分流电流检测
- 智能关断过流保护
- 支持数字霍尔传感器与编码器输入
- 总线电压检测
- 15VCC 和 3.3V VDD 电源
- 嵌入式 ST-LINK/V2-1
技术规格
应用系统子类型
三相PMSM/BLDC电机逆变器
套件应用类型
电机控制
套件内容
评估板 STSPIN32F0251Q/TR
SVHC(高度关注物质)
No SVHC (25-Jun-2025)
硅芯制造商
STMicroelectronics
硅芯号
STSPIN32F0251Q/TR
产品范围
-
技术文档 (1)
法律与环境
原产地：
进行最后一道重要生产流程所在的地区原产地：Italy
进行最后一道重要生产流程所在的地区
进行最后一道重要生产流程所在的地区原产地：Italy
进行最后一道重要生产流程所在的地区
税则号：84733020
US ECCN:3A991.a.2
EU ECCN:NLR
RoHS 合规：是
RoHS
RoHS 邻苯二甲酸盐合规:是
RoHS
SVHC:No SVHC (25-Jun-2025)
下载产品合规证书
产品合规证书
重量（千克）：.17
