STEVAL-CTM010V1
评估板, 电机控制
可订购
制造商标准交货时间：32 周
有货时请通知我
| 数量 | 价钱 (含税) |
|---|---|
| 1+ | CNY2,129.350 (CNY2,406.1655) |
包装规格：每个
最低: 1
多件: 1
CNY2,129.35 (CNY2,406.17 含税)
品項附註
此订单的信息已添加到您的订单确认邮件、发票和发货通知中。
产品信息
制造商产品编号STEVAL-CTM010V1
库存编号3126319
技术数据表
应用系统子类型电机控制
硅芯制造商STMicroelectronics
套件应用类型电源管理
硅芯号STGIB10CH60TSL, STGIPQ3H60T-HZ, STM32F303RB
套件内容评估板STGIB10CH60TSL/STGIPQ3H60T-HZ/STM32F303RB
产品范围-
SVHC(高度关注物质)No SVHC (25-Jun-2025)
产品概述

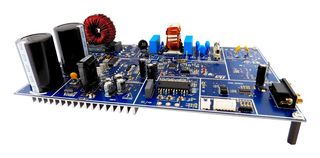

基于 SLLIMM™ IPM 和 STM32F3 的 1.5KW 双电机驱动器，带数字 PFC。该板卡集成了两个无传感器三相电机驱动器以及单级数字 PFC 升压拓扑，全部由基于 STM32F303RB ARM 的微控制器控制。 ST FOC MC SDK固件库支持这一完整的软硬件解决方案，具备FOC双电机无传感器控制和PFC CCM模式。 逆变器级基于 SLLIMM™ IPM 系列智能功率模块，采用简单坚固的设计，可实现紧凑、高性能的交流电机驱动。它结合了 ST 新型专有驱动器 IC 与改进型短路耐受沟槽栅场截止 (TFS) IGBT，非常适合在硬开关电路中工作频率高达 20KHz 的电机驱动。 PFC 部分基于 STTH30AC06C 超高速高压整流器和 STGWT20H65FB 沟槽栅极场截止 IGBT。该板嵌入了第二代 SLLIMM STGIB10CH60TS-L 和 STGIPQ3H60T-HZ 智能功率模块。
- 输入电压范围：230VAC，50Hz / 60Hz
- 最大功率可达2KW
- 数字控制，升压单级PFC拓扑
- 过流、过压和欠压锁定PFC保护
- 基于过压保护交流开关的浪涌电流限制器
- 基于 ARM Cortex-M4 内核、带 DSP 和 FPU 的单个 STM32F303RB MCU 进行集中驱动
技术规格
应用系统子类型
电机控制
套件应用类型
电源管理
套件内容
评估板STGIB10CH60TSL/STGIPQ3H60T-HZ/STM32F303RB
SVHC(高度关注物质)
No SVHC (25-Jun-2025)
硅芯制造商
STMicroelectronics
硅芯号
STGIB10CH60TSL, STGIPQ3H60T-HZ, STM32F303RB
产品范围
-
技术文档 (1)
相关产品
找到 6 件产品
法律与环境
原产地：
进行最后一道重要生产流程所在的地区原产地：Italy
进行最后一道重要生产流程所在的地区
进行最后一道重要生产流程所在的地区原产地：Italy
进行最后一道重要生产流程所在的地区
税则号：84733020
US ECCN:EAR99
EU ECCN:NLR
RoHS 合规：是
RoHS
RoHS 邻苯二甲酸盐合规:是
RoHS
SVHC:No SVHC (25-Jun-2025)
下载产品合规证书
产品合规证书
重量（千克）：.146
