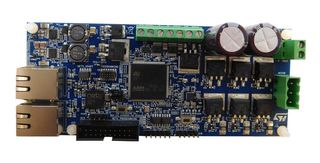

STEVAL-ETH001V1
评估板, STDRIVE101/STH270N8F7-2/STM32F767ZI, 三相PMSM电机
可订购
制造商标准交货时间：32 周
有货时请通知我
| 数量 | 价钱 (含税) |
|---|---|
| 1+ | CNY2,233.870 (CNY2,524.2731) |
包装规格：每个
最低: 1
多件: 1
CNY2,233.87 (CNY2,524.27 含税)
品項附註
此订单的信息已添加到您的订单确认邮件、发票和发货通知中。
产品信息
制造商产品编号STEVAL-ETH001V1
库存编号3758570
技术数据表
应用系统子类型三相永磁同步电机
硅芯制造商STMicroelectronics
套件应用类型电机控制
硅芯号STDRIVE101, STH270N8F7-2, STM32F767ZI
套件内容评估板STDRIVE101/STH270N8F7-2/STM32F767ZI
产品范围-
SVHC(高度关注物质)No SVHC (25-Jun-2025)
产品概述
STEVAL-ETH001V1 是一款支持以太网实时通信的多轴位置控制伺服驱动评估板。该板专为面向多轴位置控制和连接功能的三相永磁同步电机（PMSM）应用而开发。 该评估板集成了电机控制功率级、数字驱动部分和电源管理部分。STEVAL-ETH001V1 配备两个用于菊花链连接的 RJ45 接口，以及一个由 ST3485EI 驱动的用于连接数字编码器或主机的 RS485 接口。为了提高抗干扰能力，PCB 采用 6 层叠层结构，并为供电线路和地线设置了绝缘走线。 此外还配备了一个带索引功能的正交编码器接口。电机控制功率级搭载了 STDRIVE101 半桥栅极驱动器和六个 STH270N8F7-2 功率 MOSFET，并通过 NETX90 网络控制器支持 EtherCAT 通信协议，实现实时连接。
- 通过 Ethercat 协议进行实时通信
- 基于 STDRIVE101 栅极驱动器和 STH270N8F7-2 功率 MOSFET 的三相电机驱动逆变器
- STM32F767ZI 微控制器（Arm® 32 位 Cortex®-M7 架构）、NETX90 网络控制器
- 主供电电压最高 48V，最大过压耐受能力为 60V
- 最大功耗高达 700W
- 电机制动耗散能量电路
- 用于工业负载的数字驱动部分
- 用于数字编码器和主机接口的 RS485 接口
- 板载DC-DC转换器和线性稳压器
技术规格
应用系统子类型
三相永磁同步电机
套件应用类型
电机控制
套件内容
评估板STDRIVE101/STH270N8F7-2/STM32F767ZI
SVHC(高度关注物质)
No SVHC (25-Jun-2025)
硅芯制造商
STMicroelectronics
硅芯号
STDRIVE101, STH270N8F7-2, STM32F767ZI
产品范围
-
相关产品
找到 1 件产品
法律与环境
原产地：
进行最后一道重要生产流程所在的地区原产地：Italy
进行最后一道重要生产流程所在的地区
进行最后一道重要生产流程所在的地区原产地：Italy
进行最后一道重要生产流程所在的地区
税则号：84733020
US ECCN:EAR99
EU ECCN:NLR
RoHS 合规：是
RoHS
RoHS 邻苯二甲酸盐合规:是
RoHS
SVHC:No SVHC (25-Jun-2025)
下载产品合规证书
产品合规证书
重量（千克）：.1042
