STEVAL-PTOOL1V1
参考设计板, STSPIN32F0B, 3相BLDC电机控制器
9 有货
需要更多？
9 件可于 5-6 个工作日内送达(英国 库存)
| 数量 | 价钱 (含税) |
|---|---|
| 1+ | CNY352.990 (CNY398.8787) |
包装规格：每个
最低: 1
多件: 1
CNY352.99 (CNY398.88 含税)
品項附註
此订单的信息已添加到您的订单确认邮件、发票和发货通知中。
产品信息
制造商产品编号STEVAL-PTOOL1V1
库存编号3585924
技术数据表
硅芯制造商STMicroelectronics
硅芯号STSPIN32F0B
套件应用类型电源管理
应用系统子类型3相BLDC电机控制器
内核架构-
内核子架构-
硅芯系列号-
套件内容参考设计板 STSPIN32F0B
产品范围-
SVHC(高度关注物质)No SVHC (25-Jun-2025)
产品概述

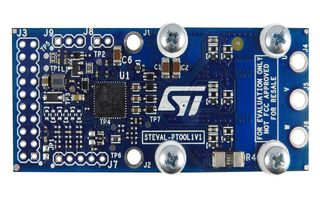

STEVAL-PTOOL1V1紧凑型70mm×30mm参考设计板专为由2S至6S电池供电的三相无刷电机驱动的低压电动工具打造。该设计基于STSPIN32F0B控制器与STL180N6F7（或STL220N6F7）功率MOSFET。 该板卡即插即用，仅需少量硬件修改即可配置为6级无传感器控制模式。得益于内置散热片的优化散热设计，板卡可提供高达15 A的持续电流。其内置快速上电电路可自动连接/断开电池，待机功耗低于1 μA，显著延长电池续航时间。 集成多重保护功能：热关断、欠压锁定、可编程阈值过流保护及功率级输出反向偏置保护。
- 支持7V至45V电机电压额定值
- 输出电流高达15Arms
- STSPIN32F0B 先进三相电机控制器，专为单分流应用设计
- STL180N6F7 60V、1.9mΩ N沟道功率MOSFET
- 待机电流低于1μA的超低功耗设计
- 散热片设计提升散热效能
- 霍尔效应传感器和编码器输入接口
- 通过外部微调电阻实现速度调节
- 热关断、欠压锁定、过流保护及功率级输出反向偏置
- 通过UART实现SWD调试接口和直接固件更新（DFU）
技术规格
硅芯制造商
STMicroelectronics
套件应用类型
电源管理
内核架构
-
硅芯系列号
-
产品范围
-
硅芯号
STSPIN32F0B
应用系统子类型
3相BLDC电机控制器
内核子架构
-
套件内容
参考设计板 STSPIN32F0B
SVHC(高度关注物质)
No SVHC (25-Jun-2025)
相关产品
找到 1 件产品
法律与环境
原产地：
进行最后一道重要生产流程所在的地区原产地：Italy
进行最后一道重要生产流程所在的地区
进行最后一道重要生产流程所在的地区原产地：Italy
进行最后一道重要生产流程所在的地区
税则号：84733020
US ECCN:EAR99
EU ECCN:NLR
RoHS 合规：是
RoHS
RoHS 邻苯二甲酸盐合规:是
RoHS
SVHC:No SVHC (25-Jun-2025)
下载产品合规证书
产品合规证书
重量（千克）：.0245
