DK-K7-CONN-G

赛灵思的 DK-K7-CONN-G 是一款 Kintex®-7 FPGA 连接套件。这是一个适用于高带宽和高性能应用的 20Gb/s 平台，包含所有必要的硬件、工具和 IP，可帮助用户快速评估和开发连接系统。它包括一个 20Gb/s 目标参考设计，具有 PCI Express®、Northwest Logic 的 DMA IP 核、10GBase-R、AXI 和一个与外部 DDR3 存储器接口的虚拟 FIFO 存储器控制器。为控制和监控该设计，电路板包含一个基于 Fedora Live OS 的连接图形用户界面，其中包括所有软件驱动程序。此外，该电路板还包含使用该设计所需的相关 SFP+ FMC 子卡、电缆和收发器模块。它通过 HDMI 输出实现视频显示应用，并通过 FPGA 夹层卡 (FMC) 接口扩展输入/输出。

• 经过优化，可通过 Kintex®-7 FPGA 快速构建高性能串行收发器应用原型
• 展示了以10GBase-R为特色的与外部DDR3存储器的接口
• 先进的存储器接口，配备 1GB DDR3 SODIM 存储器
• 利用 PCIe Gen2x4、SFP+ 和 SMA 对、UART、IIC 实现串行连接
• 支持嵌入式处理, 通过MicroBlaze, soft 32位 RISC
• 利用 10-100-1000Mbps 以太网（GMII、RGMII 和 SGMII）开发网络应用

内容

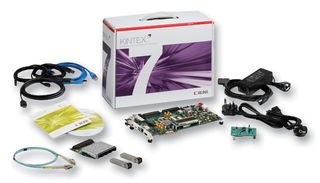

XC7K325T-2FFG900C FPGA、全功能 Vivado® 设计套件、Northwest 逻辑 PCI Express DMA 后端 IP（评估许可，12 小时硬件超时）、控制和监控图形用户界面、Fedora 16 Live OS DVD 所需软件驱动程序和源代码、FMC 子卡、两个万兆以太网收发器模块和一根光纤跳线、目标参考设计、电路板设计文件（DxDesigner 2005、Allegro 16.3 - 16.5）、电缆和电源。

警告

保修信息: Xilinx开发板、套件、编程电缆产品购买之日起, 90天保修。

注释

请注意，本产品不可取消和退货 (NCNR)。保修信息： Xilinx半导体产品的保修期为自购买之日起十二 (12) 个月。
