SQUN702E-T1_GE3
双路场效应管, MOSFET, 互补N与P沟道, N沟道, 200 V, 200 V, 30 A, 30 A, 0.0077 ohm

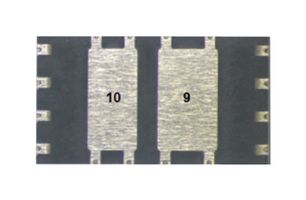

图片仅用于图解说明，详见产品说明。
产品信息
制造商VISHAY
制造商产品编号SQUN702E-T1_GE3
库存编号3128862RL
产品范围TrenchFET Series
技术数据表
通道类型互补N与P沟道, N沟道
晶体管极性互补N与P沟道, N沟道
漏源电压, Vds200V
漏源电压Vds N沟道200V
电流, Id 连续30A
漏源电压Vds P沟道200V
在电阻RDS（上）0.0077ohm
连续漏极电流 Id N沟道30A
连续漏极电流 Id P沟道30A
晶体管安装表面安装
漏源通态电阻N沟道0.0077ohm
Rds(on)测试电压10V
漏源导通电阻P沟道0.0077ohm
晶体管封装类型-
阈值栅源电压最大值3V
功耗 Pd60W
针脚数10引脚
耗散功率N沟道60W
耗散功率P沟道60W
工作温度最高值175°C
产品范围TrenchFET Series
合规AEC-Q101
汽车质量标准AEC-Q101
MSLMSL 1 -无限制
SVHC(高度关注物质)0
产品概述
警告
该产品的市场需求较大, 导致交货时间延长。交货日期可能会有延迟。该产品不在折扣范围内。
技术规格
通道类型
互补N与P沟道, N沟道
漏源电压, Vds
200V
电流, Id 连续
30A
在电阻RDS（上）
0.0077ohm
连续漏极电流 Id P沟道
30A
漏源通态电阻N沟道
0.0077ohm
漏源导通电阻P沟道
0.0077ohm
阈值栅源电压最大值
3V
针脚数
10引脚
耗散功率P沟道
60W
产品范围
TrenchFET Series
汽车质量标准
AEC-Q101
SVHC(高度关注物质)
0
晶体管极性
互补N与P沟道, N沟道
漏源电压Vds N沟道
200V
漏源电压Vds P沟道
200V
连续漏极电流 Id N沟道
30A
晶体管安装
表面安装
Rds(on)测试电压
10V
晶体管封装类型
-
功耗 Pd
60W
耗散功率N沟道
60W
工作温度最高值
175°C
合规
AEC-Q101
MSL
MSL 1 -无限制
法律与环境
原产地：
进行最后一道重要生产流程所在的地区原产地：China
进行最后一道重要生产流程所在的地区
进行最后一道重要生产流程所在的地区原产地：China
进行最后一道重要生产流程所在的地区
税则号：85412900
US ECCN:EAR99
EU ECCN:NLR
RoHS 合规：是
RoHS
RoHS 邻苯二甲酸盐合规:是
RoHS
SVHC:0
下载产品合规证书
产品合规证书
重量（千克）：.000242
