031-70526-22

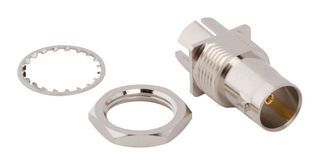

射频/同轴连接器, BNC同轴, 直型隔板安装插座, 板边/端启动, 75 ohm, 铍铜
图片仅用于图解说明，详见产品说明。
47 有货
需要更多？
47 件可于 5-6 个工作日内送达(英国 库存)
| 数量 | 价钱 (含税) |
|---|---|
| 1+ | CNY81.550 (CNY92.1515) |
| 10+ | CNY73.570 (CNY83.1341) |
| 25+ | CNY66.180 (CNY74.7834) |
| 50+ | CNY64.200 (CNY72.546) |
| 100+ | CNY62.370 (CNY70.4781) |
| 250+ | CNY54.690 (CNY61.7997) |
| 500+ | CNY53.290 (CNY60.2177) |
| 1000+ | CNY52.820 (CNY59.6866) |
包装规格：每个
最低: 1
多件: 1
CNY81.55 (CNY92.15 含税)
添加部件编号/注释行
此订单的信息已添加到您的订单确认邮件、发票和发货通知中。
该代码将添加到订单确认、发票、发货通知、订单确认电子邮件和产品标签中。
产品信息
制造商AMPHENOL RF
制造商产品编号031-70526-22
库存编号2725413
产品范围12G SDI Series
技术数据表
连接器类型BNC同轴
连接器主体类型直型隔板安装插座
阻抗75ohm
同轴电缆类型-
触点材料铍铜
触芯镀层镀金触芯
最高频率12GHz
连接器安装电路板安装
产品范围12G SDI Series
SVHC(高度关注物质)Lead (21-Jan-2025)
产品概述
Amphenol RF 031-70526-22是一款BNC边沿安装直型隔板插座, 用于2.13mm (0.084英寸)厚PCB。这款75 ohm高频电路板边沿连接器设计用于12G-SDI视频应用, 可以在单通道上传输清晰的信号。
- 12 Gb/s性能, 符合SMPTE标准
- 1条通道用于4K或UHD质量
- 常见的BNC 2-stud卡口式连接机制
- 镀镍黄铜主体, 14mm (0.551英寸)六角螺母
- 镀金磷青铜触点
- PTFE绝缘
- 阻抗: 75 ohm
- 频率范围: DC-12GHz
- VSWR: 20dB (最小值, DC-12GHz)
- 介电耐压: 750Vrms (最小)
- 温度范围: -65°C到+165°C
技术规格
连接器类型
BNC同轴
阻抗
75ohm
触点材料
铍铜
最高频率
12GHz
产品范围
12G SDI Series
连接器主体类型
直型隔板安装插座
同轴电缆类型
-
触芯镀层
镀金触芯
连接器安装
电路板安装
SVHC(高度关注物质)
Lead (21-Jan-2025)
法律与环境
原产地：
进行最后一道重要生产流程所在的地区原产地：China
进行最后一道重要生产流程所在的地区
进行最后一道重要生产流程所在的地区原产地：China
进行最后一道重要生产流程所在的地区
税则号：85369010
US ECCN:EAR99
EU ECCN:NLR
RoHS 合规：Y-Ex
RoHS
RoHS 邻苯二甲酸盐合规:是
RoHS
SVHC:Lead (21-Jan-2025)
下载产品合规证书
产品合规证书
重量（千克）：.006
