ADG612YRUZ-REEL

ADG612 是一款单片式 CMOS 器件，包含四个可独立选择的开关。这些开关在整个输入信号范围内提供 1pC 的超低电荷注入，25°C 时的典型漏电流为 10pA。该器件完全符合 ±5V、+5V 和 +3V 电源规格。每个器件都包含四个独立的单刀单掷 (SPST) 开关。ADG612 的区别仅在于数字控制逻辑是反相的。ADG612 开关通过相应控制输入上的逻辑高电平打开。每个开关在接通时双向导通效果相同，输入信号范围可扩展至电源。它可用于自动测试设备、数据采集系统、电池供电系统、通信系统、采样保持系统、音频信号路由、继电器替换、航空电子设备等应用。

• TTL-/CMOS兼容输入
• 轨至轨开关运行，快速开关时间
• 单电源操作范围为+2.7V至+5.5V
• 双电源操作范围为±2.7V至±5.5V
• 在(VS = ±3V, IS = -1mA)时，导通电阻为85 ohm（典型值）
• 在（RL = 300 ohm，CL = 35pF，VS = 3V）时，tON 为 45ns（典型值）
• 在（RL = 300 ohm，CL = 35pF，VS = 3V）时，tOFF 为 25ns（典型值）
• 在（RL = 50 ohm, CL = 5pF）时，680MHz典型-3dB带宽
• 在(RL = 50 ohm, CL = 5pF, f = 10MHz)时，关断隔离是-65dB（典型值）

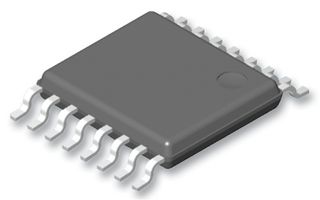

• 工作温度为-40°C至+125°C，封装样式为16引脚TSSOP

注释

ADI 产品仅授权（和销售）给客户使用，不得转售或以其他方式转给任何第三方
