ADRF5720-EVALZ
评估板，ADRF5720BCCZN，数字衰减器，RF/IF
2 有货
需要更多？
2 件可于 5-6 个工作日内送达(英国 库存)
| 数量 | 价钱 (含税) |
|---|---|
| 1+ | CNY4,022.500 (CNY4,545.425) |
包装规格：每个
最低: 1
多件: 1
CNY4,022.50 (CNY4,545.42 含税)
添加部件编号/注释行
此订单的信息已添加到您的订单确认邮件、发票和发货通知中。
该代码将添加到订单确认、发票、发货通知、订单确认电子邮件和产品标签中。
产品信息
制造商产品编号ADRF5720-EVALZ
库存编号4032951
技术数据表
硅芯制造商Analog Devices
硅芯号ADRF5720BCCZN
套件应用类型RF / IF
应用系统子类型数字衰减器
套件内容评估板 ADRF5720BCCZN
产品范围-
SVHC(高度关注物质)No SVHC (21-Jan-2025)
产品概述

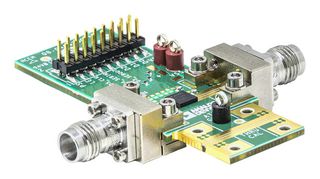

ADRF5720-EVALZ是一款用于ADRF5720硅数字衰减器的评估板。ADRF5720是一个硅6位数字衰减器，具有31.5dB的衰减控制范围，步长为0.5dB。该器件的工作频率为9KHz至40GHz，插入损耗优于4.5dB，衰减精度极佳。ADRF5720-EVALZ是一块4层的评估板。每个铜层为0.7mil（0.5oz），并由电介质材料隔开。所有的射频和直流线路都在顶部的铜层上布线，而内部和底部的铜层是接地平面，为射频传输线提供坚实的地线。顶部的电介质材料是8mil Rogers RO4003，提供良好的高频性能。中间和底部的电介质材料是为了提供机械强度。整个板子的厚度为62mil，允许在板子边缘连接2.4mm的射频发射器。
注释
ADI 产品仅授权（和销售）给客户使用，不得转售或以其他方式转给任何第三方
技术规格
硅芯制造商
Analog Devices
套件应用类型
RF / IF
套件内容
评估板 ADRF5720BCCZN
SVHC(高度关注物质)
No SVHC (21-Jan-2025)
硅芯号
ADRF5720BCCZN
应用系统子类型
数字衰减器
产品范围
-
技术文档 (1)
法律与环境
原产地：
进行最后一道重要生产流程所在的地区原产地：Philippines
进行最后一道重要生产流程所在的地区
进行最后一道重要生产流程所在的地区原产地：Philippines
进行最后一道重要生产流程所在的地区
税则号：84733020
US ECCN:EAR99
EU ECCN:NLR
RoHS 合规：是
RoHS
RoHS 邻苯二甲酸盐合规:是
RoHS
SVHC:No SVHC (21-Jan-2025)
下载产品合规证书
产品合规证书
重量（千克）：.000001
