EVAL-ADM2867EEBZ
评估板，ADM2867EBRNZ，隔离式 RS-485 收发器，5.7 kV RMS
可订购
制造商标准交货时间：25 周
有货时请通知我
| 数量 | 价钱 (含税) |
|---|---|
| 1+ | CNY806.450 (CNY911.2885) |
包装规格：每个
最低: 1
多件: 1
CNY806.45 (CNY911.29 含税)
添加部件编号/注释行
此订单的信息已添加到您的订单确认邮件、发票和发货通知中。
该代码将添加到订单确认、发票、发货通知、订单确认电子邮件和产品标签中。
产品信息
制造商产品编号EVAL-ADM2867EEBZ
库存编号4033011
技术数据表
套件应用类型通信
应用系统子类型隔离RS-485发送器
硅芯制造商Analog Devices
硅芯号ADM2867EBRNZ
产品范围-
套件内容评估板 ADM2867EBRNZ
SVHC(高度关注物质)No SVHC (21-Jan-2025)
产品概述

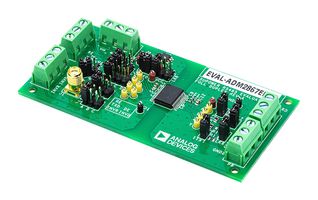

EVAL-ADM2867EEBZ是一款ADM2867E 5.7KV RMS信号和电源隔离的RS-485收发器，带有±15KV IEC ESD评估板。ADM2867E具有一个集成的、隔离的、DC-DC转换器，为器件的隔离侧提供电源，不需要额外的IC。板载ADP7104低压差(LDO)稳压器可接受3.3V至20V的输入电压，并将电压调节到ADM2867E的VCC引脚的可选3.3V或5V电源。LDO稳压器可以被旁路，直接为ADM2867E的VCC引脚供电。
- 25Mbps ADM2867E RS-485收发器的简化评估
- 2层印刷电路板符合EN 55032 B类辐射排放标准
- 板载ADP7104 LDO稳压器，带跳线，用于简化5V或3.3V配置下的评估
- 灵活的低电压VIO电源轨，可与低至1.7V的输入/输出节点对接
- 可选择3.3V或5V的隔离电源电压
- A、B、Y和Z引脚IEC61000-4-2 ESD保护±12KV接触放电和±15KV空气放电
- 用于高速25Mbps TxD输入信号的SMA连接器
- 用于提供 TxD 输入信号的可选板载 LTC6900 振荡器
- 用于电源连接、数字信号和RS-485信号的螺丝接线板
- 可通过跳线选择数字输入信号的启用和禁用
注释
ADI 产品仅授权（和销售）给客户使用，不得转售或以其他方式转给任何第三方
技术规格
套件应用类型
通信
硅芯制造商
Analog Devices
产品范围
-
SVHC(高度关注物质)
No SVHC (21-Jan-2025)
应用系统子类型
隔离RS-485发送器
硅芯号
ADM2867EBRNZ
套件内容
评估板 ADM2867EBRNZ
技术文档 (1)
法律与环境
原产地：
进行最后一道重要生产流程所在的地区原产地：Philippines
进行最后一道重要生产流程所在的地区
进行最后一道重要生产流程所在的地区原产地：Philippines
进行最后一道重要生产流程所在的地区
税则号：84733020
US ECCN:EAR99
EU ECCN:NLR
RoHS 合规：是
RoHS
RoHS 邻苯二甲酸盐合规:是
RoHS
SVHC:No SVHC (21-Jan-2025)
下载产品合规证书
产品合规证书
重量（千克）：.000001
