LTM8021IV#PBF
DC/DC POL转换器，可调，降压，3至36 V输入，0.8至5 V /0.5 A输出，LGA-35

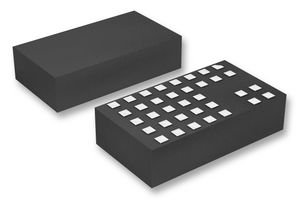

图片仅用于图解说明，详见产品说明。
302 有货
需要更多？
302 件可于 5-6 个工作日内送达(英国 库存)
| 数量 | 价钱 (含税) |
|---|---|
| 1+ | CNY99.880 (CNY112.8644) |
| 10+ | CNY94.630 (CNY106.9319) |
| 25+ | CNY92.610 (CNY104.6493) |
| 100+ | CNY89.620 (CNY101.2706) |
| 273+ | CNY87.510 (CNY98.8863) |
| 546+ | CNY86.090 (CNY97.2817) |
包装规格：每个
最低: 1
多件: 1
CNY99.88 (CNY112.86 含税)
添加部件编号/注释行
此订单的信息已添加到您的订单确认邮件、发票和发货通知中。
该代码将添加到订单确认、发票、发货通知、订单确认电子邮件和产品标签中。
产品信息
制造商产品编号LTM8021IV#PBF
库存编号4029500
产品范围LTM8021 Series
技术数据表
电源应用工业
输入电压最小值3V
直流/直流转换器类型LGA-35，微型模块
输出功率最大值-
输入电压最大值36V
输出电压最小值800mV
输出数1输出
输出电压最大值5V
直流直流转换器芯片封装LGA
针脚数35引脚
输出电流最大值500mA
输出电流500mA
直流/直流转换器输出类型可调
输入电压直流最低3V
输入电压 直流最高36V
开关频率1.1MHz
高度2.82mm
拓扑结构降压
深度/厚度11.25mm
工作温度最高值125°C
宽度6.25mm
产品范围LTM8021 Series
湿气敏感性等级MSL 3 - 168小时
SVHC(高度关注物质)No SVHC (21-Jan-2025)
产品概述
LTM8021 是一款 36VIN 降压型 DC/DC µModule®。封装内包括开关控制器、电源开关、电感器和所有支持元件。它的工作输入电压范围为 3V 至 36V，输出电压范围为 0.8V 至 5V，由单个电阻器设定。只需一个输出电容和大容量输入电容即可完成设计。它可以利用 PC 板底部的闲置空间实现高密度负载点调节。内置软启动定时器只需一个电阻和一个电容即可调节。它可用于汽车电池调节、便携式产品电源、分布式电源调节、工业电源、墙壁变压器调节等应用。
- 完整的开关模式电源
- 500mA输出电流
- 电流模式控制
- 可编程软启动
- 在（IOUT = 500mA、TA = 25°C、VIN = 10V、VRUN/SS = 10V）时，开关频率为 1.1MHz（典型值）
- 在（RUN/SS = 0.2V、VBIAS、RADJ 打开）时，进入 VIN 的静态电流最大为 1µA
- 在（0 <lt/> IOUT <lt/> 500mA；RADJ 开，TA = 25°C）时，输出直流电压为 0.8V（典型值）
- 工作温度: -40°C到125°C
- 封装方式为35引脚LGA
注释
ADI 产品仅授权（和销售）给客户使用，不得转售或以其他方式转给任何第三方
技术规格
电源应用
工业
直流/直流转换器类型
LGA-35，微型模块
输入电压最大值
36V
输出数
1输出
直流直流转换器芯片封装
LGA
输出电流最大值
500mA
直流/直流转换器输出类型
可调
输入电压 直流最高
36V
高度
2.82mm
深度/厚度
11.25mm
宽度
6.25mm
湿气敏感性等级
MSL 3 - 168小时
输入电压最小值
3V
输出功率最大值
-
输出电压最小值
800mV
输出电压最大值
5V
针脚数
35引脚
输出电流
500mA
输入电压直流最低
3V
开关频率
1.1MHz
拓扑结构
降压
工作温度最高值
125°C
产品范围
LTM8021 Series
SVHC(高度关注物质)
No SVHC (21-Jan-2025)
技术文档 (1)
法律与环境
原产地：
进行最后一道重要生产流程所在的地区原产地：Philippines
进行最后一道重要生产流程所在的地区
进行最后一道重要生产流程所在的地区原产地：Philippines
进行最后一道重要生产流程所在的地区
税则号：85423990
US ECCN:EAR99
EU ECCN:NLR
RoHS 合规：是
RoHS
RoHS 邻苯二甲酸盐合规:是
RoHS
SVHC:No SVHC (21-Jan-2025)
下载产品合规证书
产品合规证书
重量（千克）：.002112
