CCS020M12CM2
碳化硅MOSFET, 半桥, Six N Channel, 29.5 A, 1.2 kV, 0.08 ohm, Module

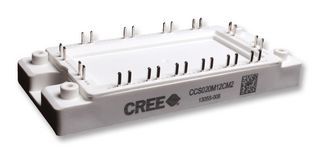

图片仅用于图解说明，详见产品说明。
已停产
产品信息
制造商WOLFSPEED
制造商产品编号CCS020M12CM2
库存编号2449317
技术数据表
MOSFET模块配置半桥
通道类型Six N Channel
电流, Id 连续29.5A
漏源电压, Vds1.2kV
漏源接通状态电阻0.08ohm
晶体管封装类型Module
针脚数28引脚
Rds(on)测试电压20V
阈值栅源电压最大值2.2V
功率耗散167W
工作温度最高值150°C
产品范围Compute Module 3+ Series
SVHC(高度关注物质)No SVHC (15-Jan-2019)
产品概述
CCS020M12CM2是一款MOSFET六组 (三相)碳化硅模块, 具有超低损耗和高频工作特性.
- 二极管零反向恢复电流
- MOSFET零关断尾电流
- 常关, 故障安全设备运作
- 易于并联
- 铜底板, 氮化铝绝缘体
- 适合紧凑型, 轻重量系统
- 高效运行
- 过压保护
- 降低散热要求以及系统成本
警告
该产品的市场需求较大, 导致交货时间延长。交货日期可能会有延迟。该产品不在折扣范围内。
注释
可提供REACH高关注物质(SVHC)信息.
技术规格
MOSFET模块配置
半桥
电流, Id 连续
29.5A
漏源接通状态电阻
0.08ohm
针脚数
28引脚
阈值栅源电压最大值
2.2V
工作温度最高值
150°C
SVHC(高度关注物质)
No SVHC (15-Jan-2019)
通道类型
Six N Channel
漏源电压, Vds
1.2kV
晶体管封装类型
Module
Rds(on)测试电压
20V
功率耗散
167W
产品范围
Compute Module 3+ Series
相关产品
找到 2 件产品
法律与环境
原产地：
进行最后一道重要生产流程所在的地区原产地：China
进行最后一道重要生产流程所在的地区
进行最后一道重要生产流程所在的地区原产地：China
进行最后一道重要生产流程所在的地区
税则号：85415000
US ECCN:EAR99
EU ECCN:NLR
RoHS 合规：是
RoHS
RoHS 邻苯二甲酸盐合规:是
RoHS
SVHC:No SVHC (15-Jan-2019)
下载产品合规证书
产品合规证书
重量（千克）：.273062
