FH12-50S-0.5SVA(54)
连接器, FFC/ FPC板, ZIF, Flip Lock扣锁, 0.5 mm, 50 触点, 插座, FH12, 表面安装

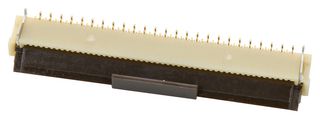

图片仅用于图解说明，详见产品说明。
产品信息
制造商HIROSE / HRS
制造商产品编号FH12-50S-0.5SVA(54)
库存编号2564808
产品范围FH12
也称为586-0805-8-54
技术数据表
节距0.5mm
触芯数量50触点
产品范围FH12
接触终端类型表面安装
触点位置-
排数1排
触芯镀层镀金触芯
触点材料磷青铜
FFC/FPC厚度0.3mm
SVHC(高度关注物质)No SVHC (23-Jan-2024)
产品概述
FH12-50S-0.5SV(55)是一款50路1排0.5mm母FPC/FFC插座, 带有米色聚酰胺与深棕色PPS绝缘子, 镀金磷青铜触芯与镀锡金属配件. FH12系列插座/连接器具有纵向FPC-FFC插入方向, 执行器位置, 触芯方向, 以及SMT纵向安装类型. 单触式旋转ZIF机构更易于操作, 只需轻力度. 成功完成连接后, 会产生清晰的咔嗒声. FH12的一键式ZIF系统比滑锁式连接器占用的空间更小, 可以安装在PCB的中心. FH12S可选30, 40, 45, 50和53引脚数量版本, 可提供增强型执行器, 该执行器具有额外的安全措施, 防止执行器损坏.
- 旋转轻触式ZIF机制
- 连接触发音
- 支持高密度安装
- 增强型执行器
- 0.5A额定电流
- 50VAC/DC额定电压
- 最大50mΩ接触电阻
- 最小500MΩ绝缘电阻值
- 可承受150VAC电压, 1分钟
- 20次插拔连接
技术规格
节距
0.5mm
极性
插座
接触终端类型
表面安装
排数
1排
触点材料
磷青铜
SVHC(高度关注物质)
No SVHC (23-Jan-2024)
触芯数量
50触点
产品范围
FH12
触点位置
-
触芯镀层
镀金触芯
FFC/FPC厚度
0.3mm
相关产品
找到 3 件产品
法律与环境
原产地：
进行最后一道重要生产流程所在的地区原产地：Japan
进行最后一道重要生产流程所在的地区
进行最后一道重要生产流程所在的地区原产地：Japan
进行最后一道重要生产流程所在的地区
税则号：85366930
US ECCN:EAR99
EU ECCN:NLR
RoHS 合规：是
RoHS
RoHS 邻苯二甲酸盐合规:是
RoHS
SVHC:No SVHC (23-Jan-2024)
下载产品合规证书
产品合规证书
重量（千克）：.00077
