FH12A-40S-0.5SH(55)
连接器, FFC/ FPC板, 直角, 0.5 mm, 40 触点, 插座, FH12, 表面安装 , 顶部

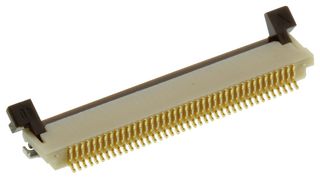

图片仅用于图解说明，详见产品说明。
20,982 有货
需要更多？
2858 件可于 3-4 个工作日内送达(新加坡 库存)
18124 件可于 5-6 个工作日内送达(英国 库存)
| 数量 | 价钱 (含税) |
|---|---|
| 1+ | CNY17.250 (CNY19.4925) |
| 10+ | CNY14.630 (CNY16.5319) |
| 25+ | CNY13.710 (CNY15.4923) |
| 50+ | CNY13.060 (CNY14.7578) |
| 100+ | CNY12.440 (CNY14.0572) |
| 250+ | CNY11.650 (CNY13.1645) |
| 500+ | CNY11.100 (CNY12.543) |
| 1000+ | CNY10.780 (CNY12.1814) |
包装规格：每个
最低: 1
多件: 1
CNY17.25 (CNY19.49 含税)
添加部件编号/注释行
此订单的信息已添加到您的订单确认邮件、发票和发货通知中。
该代码将添加到订单确认、发票、发货通知、订单确认电子邮件和产品标签中。
产品信息
制造商HIROSE / HRS
制造商产品编号FH12A-40S-0.5SH(55)
库存编号1324569
产品范围FH12
也称为586-0557-8-55
技术数据表
节距0.5mm
触芯数量40触点
产品范围FH12
接触终端类型表面安装
触点位置顶部
排数1排
触芯镀层镀金触芯
触点材料磷青铜
FFC/FPC厚度0.3mm
SVHC(高度关注物质)No SVHC (23-Jan-2024)
产品概述
FH12A-40S-0.5SH(55)是一款40路1排0.5mm母FPC/FFC插座, 带有米色聚酰胺与深棕色PPS绝缘子, 镀金磷青铜触芯与镀锡金属配件. FH12系列连接器具有横向FPC/FFC插入方向, 前执行器位置, 顶部接触方向与SMT横向安装型号. 单触式旋转ZIF机构更易于操作, 只需轻力度. 成功完成连接后, 会产生清晰的咔嗒声. FH12的一键式ZIF系统比滑锁式连接器占用的空间更小, 可以安装在PCB的中心. FH12S可选30, 40, 45, 50和53引脚数量版本, 可提供增强型执行器, 该执行器具有额外的安全措施, 防止执行器损坏.
- 旋转轻触式ZIF机制
- 连接触发音
- 支持高密度安装
- 增强型执行器
- 0.5A额定电流
- 50VAC/DC额定电压
- 最大50mΩ接触电阻
- 最小500MΩ绝缘电阻值
- 可承受150VAC电压, 1分钟
- 20次插拔连接
技术规格
节距
0.5mm
极性
插座
接触终端类型
表面安装
排数
1排
触点材料
磷青铜
SVHC(高度关注物质)
No SVHC (23-Jan-2024)
触芯数量
40触点
产品范围
FH12
触点位置
顶部
触芯镀层
镀金触芯
FFC/FPC厚度
0.3mm
FH12A-40S-0.5SH(55) 的替代之选
找到 8 件产品
法律与环境
原产地：
进行最后一道重要生产流程所在的地区原产地：Japan
进行最后一道重要生产流程所在的地区
进行最后一道重要生产流程所在的地区原产地：Japan
进行最后一道重要生产流程所在的地区
税则号：85366930
US ECCN:EAR99
EU ECCN:NLR
RoHS 合规：是
RoHS
RoHS 邻苯二甲酸盐合规:是
RoHS
SVHC:No SVHC (23-Jan-2024)
下载产品合规证书
产品合规证书
重量（千克）：.00038
