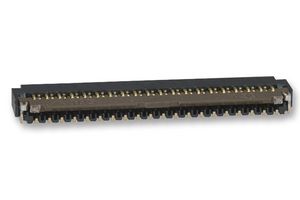

FH26W-25S-0.3SHW(97)
连接器, FFC/ FPC板, ZIF, 0.3 mm, 25 触点, 插座, FH26W, 表面安装 , 底部
图片仅用于图解说明，详见产品说明。
产品信息
制造商HIROSE / HRS
制造商产品编号FH26W-25S-0.3SHW(97)
库存编号2687462
产品范围FH26W
也称为580-2406-5-97
技术数据表
节距0.3mm
触点数25触点
产品范围FH26W
接触终端类型表面安装
触点位置底部
排数2排
触点镀层镀金触芯
触点材料磷青铜
FFC/FPC厚度0.2mm
SVHC(高度关注物质)No SVHC (23-Jan-2024)
产品概述
Hirose(HRS) FH26W-25S-0.3SHW(97) 是一款薄型0.3mm间距FPC连接器, SMT水平交错安装。这款连接器采用超薄设计 (1mm高, 3.2mm宽), 外形紧凑, 节省空间。与Hirose Electric 0.3mm间距FH23系列51路连接器, 该连接器的PCB占位面积缩小了30％, 重量减轻了约40％。一键式旋转ZIF机制易于操作, 在完成连接后会发出清晰的触感。双面引线, 0.6mm安装引线间距, 简化安装。
- 触芯数量: 25
- LCP绝缘体
- 镀金磷青铜触芯, 镀纯锡磷青铜金属配件
- 0.2A 额定电流, 30VAC 额定电压
- 厚度为0.2mm
- 工作温度范围: -55°C 到 +85°C
- 最小绝缘电阻: 50Mohm (100VDC)
- 最大接触电阻: 100mohm (1mA)
- 易于PCB安装, 全模压结构, 方便PCB布局和FPC插入
- FPC接受标准0.2mm厚FPC
技术规格
节距
0.3mm
极性
插座
接触终端类型
表面安装
排数
2排
触点材料
磷青铜
SVHC(高度关注物质)
No SVHC (23-Jan-2024)
触点数
25触点
产品范围
FH26W
触点位置
底部
触点镀层
镀金触芯
FFC/FPC厚度
0.2mm
法律与环境
原产地：
进行最后一道重要生产流程所在的地区原产地：Japan
进行最后一道重要生产流程所在的地区
进行最后一道重要生产流程所在的地区原产地：Japan
进行最后一道重要生产流程所在的地区
税则号：85366930
US ECCN:EAR99
EU ECCN:NLR
RoHS 合规：是
RoHS
RoHS 邻苯二甲酸盐合规:是
RoHS
SVHC:No SVHC (23-Jan-2024)
下载产品合规证书
产品合规证书
重量（千克）：.0006
