BSZ0909NDXTMA1

双路场效应管, MOSFET, N沟道, 30 V, 20 A, 0.0145 ohm, WISON, 表面安装

INFINEON BSZ0909NDXTMA1
×

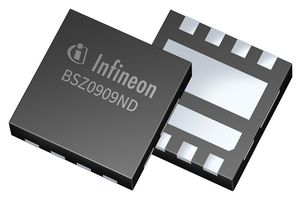

图片仅用于图解说明,详见产品说明。

制造商:
INFINEON INFINEON
制造商产品编号:
BSZ0909NDXTMA1
库存编号
2771840
也称为:
BSZ0909ND, SP001637282
查看所有技术文档

产品概述

The BSZ0909NDXTMA1 from Infineon is a dual N-channel OptiMOS™ MOSFET in 8 pin WISON package. The OptiMOS™ technology combined with the PQFN 3x3 package offers an optimized solution for DC to DC applications with space critical requirements. The BSZ0909ND fits perfectly in wireless charging or drives (e.g. multicopter) architectures where designers target to simplify the layout and significantly save space without compromising on efficiency.
  • Enhancement mode
  • Logic level (4.5V rated)
  • Avalanche rated
  • Low switching losses
  • High switching frequency operation
  • Lowest parasitics
  • Low gate drive losses
  • Drain source voltage VDS is 30V, maximum RDS(on) is 18mohm, continuous drain current ID is 20A
  • Operating temperature range from -55°C to 150°C
  • Power dissipation is 17W at TC=25°C

应用

电源管理, 工业

警告

该产品的市场需求较大, 导致交货时间延长, 交货日期可能会有延迟.

产品信息

想要查看类似产品?只需在下方选择所需属性并点击按钮 ×


:
N沟道

:
30V

:
20A

:
0.0145ohm

:
WISON

:
表面安装

:
10V

:
1.6V

:
17W

:
8引脚

:
150°C

:
-

:
-

:
MSL 1 -无限制
查找类似产品 选择并修改以上属性即可查找类似产品。

技术文档 (2)

CAD 下载

×

条款

CAD Models - Notice
CAD Models and drawings are provided to you on a revocable limited licence for your internal use only but remain the property of the manufacturer who retain all intellectual property rights and ownership. They are provided to assist you in decision making and as design guide but are not guaranteed to be error free, accurate or up to date and is not intended to be taken as advice.
Use of these CAD models and other options provided are downloaded and used entirely at your own risk and by continuing you confirm acceptance of the above.

接受 取消

也称为

BSZ0909ND, SP001637282
包装类型 切割卷带

1,596 有货 需要更多?

40 Shanghai 有货,可次日送达(在 CST 下午 4.30 之前订购)
1,556 UK 有库存,可在 4-5 个工作日内交货

CNY12.59 ( CNY14.23  含增值税)
