B8B-XH-A (LF)(SN)
引脚针座, 垂直, 线至板, 2.5 mm, 1 排, 8 触点, 通孔直型, XH

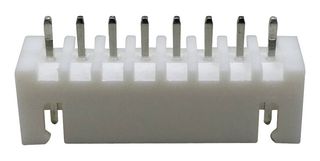

图片仅用于图解说明，详见产品说明。
307,497 有货
需要更多？
67870 件可于 3-4 个工作日内送达(新加坡 库存)
239627 件可于 5-6 个工作日内送达(英国 库存)
| 数量 | 价钱 (含税) |
|---|---|
| 10+ | CNY2.710 (CNY3.0623) |
| 125+ | CNY2.650 (CNY2.9945) |
包装规格：每个
最低: 10
多件: 10
CNY27.10 (CNY30.62 含税)
添加部件编号/注释行
此订单的信息已添加到您的订单确认邮件、发票和发货通知中。
该代码将添加到订单确认、发票、发货通知、订单确认电子邮件和产品标签中。
产品信息
制造商产品编号B8B-XH-A (LF)(SN)
库存编号1516284
产品范围XH
技术数据表
连接器系统线至板
节距2.5mm
排数1排
触芯数量8触点
接触终端类型通孔直型
产品范围XH
连接器护罩带护罩
触点材料黄铜
触芯镀层镀锡触芯
连接器类型PCB连接器
SVHC(高度关注物质)No SVHC (21-Jan-2025)
产品概述
JST XH系列顶部入口, 通孔带护罩针座是一款2.5mm间距的单排线至板快拆式压接式连接器. 该连接器具有NH系列连接器的高可靠性与多功能性, 安装高度为9.8mm. XH系列带护罩针座可兼容BR, NR, NRD绝缘位移连接器与JQ板至板连接器. 它能够满足电子设备 (包括录像机, 收音机与汽车音响系统)的高密度安装需求与缩小化需求.
- 额定电流3A
- 额定电压: 250VAC/DC
- 温度范围: -25°C至85°C
- 电线尺寸: 30AWG至22AWG
- 触芯数量: 2至20引脚不等
- 触芯材料为黄铜
- 镀锡触芯
- UL, CSA与TUV认证
- 可选2电路, 10mm间距通孔带护罩针座
- 针座带定位, 可选玻璃填充尼龙型针座
技术规格
连接器系统
线至板
排数
1排
接触终端类型
通孔直型
连接器护罩
带护罩
触芯镀层
镀锡触芯
SVHC(高度关注物质)
No SVHC (21-Jan-2025)
节距
2.5mm
触芯数量
8触点
产品范围
XH
触点材料
黄铜
连接器类型
PCB连接器
技术文档 (1)
相关产品
找到 2 件产品
法律与环境
原产地：
进行最后一道重要生产流程所在的地区原产地：China
进行最后一道重要生产流程所在的地区
进行最后一道重要生产流程所在的地区原产地：China
进行最后一道重要生产流程所在的地区
税则号：85366930
US ECCN:EAR99
EU ECCN:NLR
RoHS 合规：是
RoHS
RoHS 邻苯二甲酸盐合规:是
RoHS
SVHC:No SVHC (21-Jan-2025)
下载产品合规证书
产品合规证书
重量（千克）：.001361
