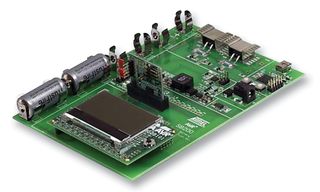

ATAVRSB200

ATAVRSB200是一个开发平台用于SB20x智能电池参考设计, 通过使用Atmel AVR微控制器, 用简易方法开启评估并以此开发智能电池应用. SB200本身不是参考设计, 但是它可被用于例如SB201-1, SB201-1是一个参考设计, 可演示执行单节智能锂离子电池功能. 16340/CR123A电池可被插入SB200电池座, SB20x可插入专用的子板插座. 这种形式的“电池组” 有着特定的电池数, 安全保护和全部电池监视功能. 另外, 它种电池也可焊接至SB200. 为模拟“电池组”功能, SB200还有一个充电器可为电池组充电, 并有恒定电流负载, 可模拟应用,将电流从电池组召回.

• 可编程充电器和装载器
• 电脑和智能电池间的通讯网关
• 职能电池参考基准完整评估
• SB20x 智能电池参考设计插座
• 电池充电 高达19V,2A
• 充电电路和电压自动限制
• 当充电周期结束时自动终止充电
• 可调恒流负载用于电池放电
• 可调恒流负载用于电池放电
• 电池充电, 充电高达19V, 2A, 充电自动限制,自动终止

内容

AVRSB200评估电路板, USB线缆, 电源线, 四节16340电池

警告

请注意: 恒流负荷的散热器可能会过热. 负载和充电器的分流电阻(0.5Ω)也可能过热. 请勿触碰以上设备.

注释

SB200限制温度在大约125°C. 如果温度超过此点, 将关闭负载来控制温度.
