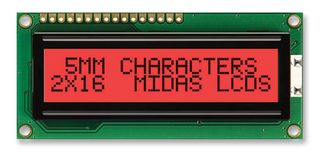

MC21605C6W-FPTLR-V2
字母数字液晶屏, 16 x 2, 红色底黑色字, 5 V, 并行, 英式, 日式, 半透反射
不再進貨
产品信息
制造商产品编号MC21605C6W-FPTLR-V2
库存编号2675582
技术数据表
字符数 x 行数16 x 2
显示器的外观红色底黑色字
逻辑电压5 V
接口类型并行
字体集英式, 日式
显示模式半透反射
字符尺寸4.35mm
液晶显示器类型膜补偿显示器(FSTN)
模块尺寸80mm x 36mm
工作温度最小值-20°C
工作温度最高值70°C
显示器结构COB
背光颜色红色
产品范围-
SVHC(高度关注物质)No SVHC (14-Jun-2023)
产品概述
The MC21605C6W-FPTLR-V2 from Midas is a chip on board LCD alphanumeric module. The overall size of module is 80mm x 36mm x 13.5mm (W x H x D), character size is 2.95mm x 4.35mm (W x H), character pitch is 0.7mm x 0.7mm (W x H).
- Typical input voltage is 5V
- Supply current is 1.5mA at Vdd = 5V
- 16 character number per line & 2 character line
- Character height is 5mm
- FSTN transflective STN
- LED red backlight
- 6 "o" clock viewing direction
- SPLC780D controller
- Operating temperature range from -20°C to 70°C
- Display duty 1/16, Driving bias 1/5
- Red LED backlight
- Preferred view angle - 6 o'clock
- -20 to +70°C wide operating temperature range
- 16 way through hole SIL (top left) connection, 2.54mm pitch
技术规格
字符数 x 行数
16 x 2
逻辑电压
5 V
字体集
英式, 日式
字符尺寸
4.35mm
模块尺寸
80mm x 36mm
工作温度最高值
70°C
背光颜色
红色
SVHC(高度关注物质)
No SVHC (14-Jun-2023)
显示器的外观
红色底黑色字
接口类型
并行
显示模式
半透反射
液晶显示器类型
膜补偿显示器(FSTN)
工作温度最小值
-20°C
显示器结构
COB
产品范围
-
法律与环境
原产地：
进行最后一道重要生产流程所在的地区原产地：China
进行最后一道重要生产流程所在的地区
进行最后一道重要生产流程所在的地区原产地：China
进行最后一道重要生产流程所在的地区
税则号：85312095
US ECCN:EAR99
EU ECCN:NLR
RoHS 合规：是
RoHS
RoHS 邻苯二甲酸盐合规:是
RoHS
SVHC:No SVHC (14-Jun-2023)
下载产品合规证书
产品合规证书
重量（千克）：.044
