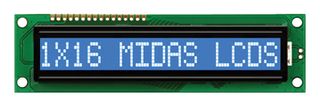

MC11609A6W-BNMLW-V2
字母数字液晶屏, 16 x 1, 5 V, 英式, 日式, 透射
已停产
产品信息
制造商产品编号MC11609A6W-BNMLW-V2
库存编号2674227
技术数据表
字符数 x 行数16 x 1
显示器的外观-
逻辑电压5 V
接口类型-
字体集英式, 日式
显示模式透射
字符尺寸9.22mm
液晶显示器类型STN
模块尺寸122mm x 33mm
工作温度最小值-20°C
工作温度最高值70°C
显示器结构COB
背光颜色白色
产品范围-
SVHC(高度关注物质)No SVHC (17-Jan-2023)
MC11609A6W-BNMLW-V2 的替代之选
找到 1 件产品
产品概述
Midas公司的 MC11609A6W-BNMLW-V2 是一款板载LCD模块。模块整体尺寸为122mm x 33mm x 15.2mm (宽x高x厚), 字符尺寸为4.84mm x 9.22mm (宽x高), 字符间距为1.16mm (宽)。
- 典型输入电压: 5V
- VDD = 5V, 电源电流: 1.5mA
- 每行16个字符数, 1行
- 字符高度: 9mm
- 蓝色透射STN
- LED白色背光
- '6点'观看方向
- 工作温度范围: -20°C至70°C
- SPLC780D控制器
- 显示值1/16, 驱动偏置1/5
- 白光LED背光
- '6点'观看角度
- 运行温度范围: -20至+70°C
- 16路通孔SIL (顶部, 左侧)连接, 2.54mm间距
技术规格
字符数 x 行数
16 x 1
逻辑电压
5 V
字体集
英式, 日式
字符尺寸
9.22mm
模块尺寸
122mm x 33mm
工作温度最高值
70°C
背光颜色
白色
SVHC(高度关注物质)
No SVHC (17-Jan-2023)
显示器的外观
-
接口类型
-
显示模式
透射
液晶显示器类型
STN
工作温度最小值
-20°C
显示器结构
COB
产品范围
-
法律与环境
原产地：
进行最后一道重要生产流程所在的地区原产地：China
进行最后一道重要生产流程所在的地区
进行最后一道重要生产流程所在的地区原产地：China
进行最后一道重要生产流程所在的地区
税则号：85312095
US ECCN:EAR99
EU ECCN:NLR
RoHS 合规：是
RoHS
RoHS 邻苯二甲酸盐合规:是
RoHS
SVHC:No SVHC (17-Jan-2023)
下载产品合规证书
产品合规证书
重量（千克）：.06
