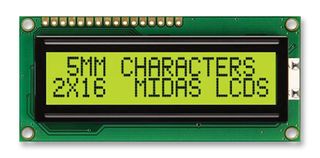

MC21605C6WK-SPTLY-V2
字母数字液晶屏, 16 x 2, 黄绿底黑色字, 5 V, 并行, 英式, 欧式, 半透反射
不再進貨
产品信息
制造商产品编号MC21605C6WK-SPTLY-V2
库存编号2675586
技术数据表
字符数 x 行数16 x 2
显示器的外观黄绿底黑色字
逻辑电压5 V
接口类型并行
字体集英式, 欧式
显示模式半透反射
字符尺寸4.35mm
液晶显示器类型STN
模块尺寸80mm x 36mm
工作温度最小值-20°C
工作温度最高值70°C
显示器结构COB
背光颜色黄色/绿色
产品范围-
SVHC(高度关注物质)No SVHC (14-Jun-2023)
产品概述
Midas公司的 MC21605C6WK-SPTLY-V2 是一款板载LCD字母数字字符模块。模块整体尺寸为80mm x 36mm x 13.5mm (宽x高x深), 字符尺寸为2.95mm x 4.35mm (宽x高), 字符间距为0.7mm x 0.7mm (宽x高)。
- 典型输入电压: 5V
- VDD = 5V, 电源电流: 1.5mA
- 每行16个字符数, 2行
- 字符高度: 5mm
- 黄色/绿色半透反射STN
- LED黄色/绿色背光
- '6点'观看方向
- ST7066U控制器
- 工作温度范围: -20°C至70°C
- 显示值1/16, 驱动偏置1/5
- 黄色/绿色LED背光
- '6点'观看角度
- 运行温度范围: -20至+70°C
- 16路通孔SIL (顶部, 左侧)连接, 2.54mm间距
技术规格
字符数 x 行数
16 x 2
逻辑电压
5 V
字体集
英式, 欧式
字符尺寸
4.35mm
模块尺寸
80mm x 36mm
工作温度最高值
70°C
背光颜色
黄色/绿色
SVHC(高度关注物质)
No SVHC (14-Jun-2023)
显示器的外观
黄绿底黑色字
接口类型
并行
显示模式
半透反射
液晶显示器类型
STN
工作温度最小值
-20°C
显示器结构
COB
产品范围
-
法律与环境
原产地：
进行最后一道重要生产流程所在的地区原产地：China
进行最后一道重要生产流程所在的地区
进行最后一道重要生产流程所在的地区原产地：China
进行最后一道重要生产流程所在的地区
税则号：85312095
US ECCN:EAR99
EU ECCN:NLR
RoHS 合规：是
RoHS
RoHS 邻苯二甲酸盐合规:是
RoHS
SVHC:No SVHC (14-Jun-2023)
下载产品合规证书
产品合规证书
重量（千克）：.04
