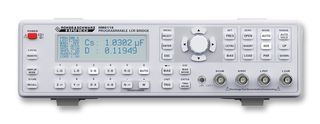

R&S HM8118

罗德与施瓦茨公司的 HM8118 是一款 LCR 电桥/电表。它不仅提供测量频率、0.10VRMS 至 1.50VRMS 的可变测量电压，还提供 0 至 5V 的电压偏置功能和 0 至 200mA 的额定电流。多频谱转换技术和精密的测量信号生成技术可实现稳定的电容器测量，测量范围可达 1 femto Farad。它可以测量实际元件的非理想特性。只需按下一个按钮，它就能测量电容器或电感器的串联等效电路 Rs 或并联等效电路 Rp。除了 L、C 和 R 等无源元件的特性测量外，HM8118 还能测量变压器的特定参数，不仅能测量固定频率 50Hz/60Hz 和 100Hz/120Hz 的变压器，还能测量 20Hz 至 200KHz 范围内的变压器。所有设置和测量均可通过前面板控制器手动操作，也可通过内置的电隔离双接口（USB 和 RS232）进行。

• 测量功能包括 L、C、R、Z、X、Y、G、B、D、Q、Θ、Δ、M、N
• 每秒最多 12 次测量
• 基本精度为 0.05%
• 测试频率范围为 20Hz 至 200KHz
• 并行和串行模式
• 分选接口 HO118（可选），用于自动分选元件
• 内部可编程电压和电流偏置
• 变压器参数测量
• 外部电容偏压高达 40V
• 电隔离 USB/RS-232 双接口

内容

HM8118.02 LCR 电桥、电源线、印刷版操作手册、HZ184 4 端子开尔文测试电缆和 HZ188 4 端子 SMD 元件测试夹具。

注释

此外，我们还为该产品提供校准服务（仅限欧洲）。请访问我们的校准服务页面，查看可用选项的详细信息。
